В эпоху повсеместной цифровизации печатные платы лежат в основе каждого гаджета, автомобиля, медицинского прибора и промышленного контроллера. Без точного и надежного изготовления печатных плат невозможно добиться стабильной работы электроники, минимизировать помехи и обеспечить долгосрочную эксплуатацию. Процесс требует глубоких знаний материаловедения, химии и прецизионного оборудования, где малейшая ошибка на этапе производства может привести к отказу всей системы. Разберем, как современные технологии позволяют создавать платы любой сложности — от простых односторонних до многослойных гибко-жестких конструкций.

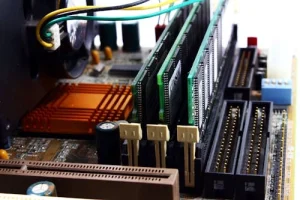

Что такое изготовление печатных плат
Изготовление печатных плат — это комплексный технологический процесс преобразования цифрового проекта в физическую основу для монтажа электронных компонентов. Печатная плата (PCB) состоит из диэлектрического основания (чаще всего FR-4), медных проводников, защитных покрытий и маркировки.
Процесс сочетает субтрактивные и аддитивные методы, фотолитографию, химическое травление и механическую обработку. Результат — готовая плата, готовая к сборке (PCBA). Для разработчиков и инженеров важно понимать: правильное производство печатных плат напрямую влияет на электромагнитную совместимость, теплопроводность и стоимость изделия. Сегодня платы делятся на односторонние (простые, бюджетные), двухсторонние (компактные схемы) и многослойные (до 50+ слоев для высокоскоростных устройств).
Основные технологии и методы изготовления печатных плат
Современное изготовление печатных плат опирается на несколько ключевых подходов, каждый из которых выбирается в зависимости от требований к плотности монтажа, частоте сигналов и объему производства.
Субтрактивный метод остается наиболее распространенным. На медную фольгу наносится фоторезист, экспонируется ультрафиолетом через фотопленку, а незащищенные участки меди стравливаются химическим раствором (хлорид железа или аммиачный раствор). Преимущество — высокая точность и доступность. Недостаток — большой объем отходов меди.
Аддитивный метод применяется для прототипов и сложных конструкций. Медь наносится только в нужных местах путем химического осаждения или лазерной печати. Это снижает расход материала и позволяет создавать платы с buried vias и blind vias без лишнего травления.
Полуаддитивный процесс сочетает оба подхода: сначала наносится тонкий слой меди, затем наращивается толщина гальваническим способом. Идеален для HDI-плат (High Density Interconnect) в смартфонах и носимой электронике.
Фотолитография — сердце любого метода. С помощью лазерных плоттеров создаются прецизионные маски с разрешением до 50 мкм. Для гибких плат используются полиимидные пленки, для металлизированных — алюминиевые или медные сердечники.
Этапы производства печатных плат
Производство печатных плат включает более 20 последовательных операций. Рассмотрим их подробно.
Дизайн и подготовка файлов
Инженер создает проект в ПО (Altium, KiCad), экспортирует в Gerber и Drill-файлы. Обязательна проверка DFM (Design for Manufacturability): анализ зазоров, размеров отверстий, соотношения толщины меди. Это предотвращает 80 % брака еще на старте.
Печать внутренних слоев
На ламинат с медной фольгой наносится сухой фоторезист. Через негативную пленку проходит УФ-облучение. Затвердевшие участки защищают медь, остальное стравливается. После удаления резиста слой проходит Automated Optical Inspection (AOI).
Ламинирование многослойных плат
Внутренние слои (core) и препрег (полупроводящий диэлектрик) собираются в стек. Под давлением 300–500 psi и температурой 180–200 °C происходит полимеризация. Регистрационные отверстия обеспечивают точность совмещения до 0,05 мм.
Сверление и металлизация отверстий
С помощью CNC-станков или лазера создаются отверстия (through-hole, blind, buried). Плата проходит десмеар (удаление смолы) и химическое меднение: тонкий слой меди осаждается в отверстиях, после чего наращивается гальванически до 25–35 мкм.
Обработка внешних слоев
Повторяется процесс фоторезиста и травления. Олово или другой защитный металл предохраняет нужные дорожки. Затем снова AOI.
Нанесение паяльной маски и шелкографии
Зеленая (или другая) паяльная маска защищает медь от окисления и коротких замыканий. После экспонирования и проявления наносится шелкография — белая маркировка компонентов, логотипов и полярности. Маска отверждается УФ или термообработкой.
Финишное покрытие поверхности
Выбор покрытия критичен для надежности монтажа:
- HASL (олово-свинец или безсвинцовый) — бюджетный вариант;
- ENIG (никель-золото) — лучший для BGA и мелкого шага;
- OSP — органическое, дешевое, но с ограниченным сроком хранения;
- Immersion Silver — для RF-приложений.
Финальное тестирование и профилирование
Электрический тест (flying probe или bed-of-nails) проверяет целостность и отсутствие коротких замыканий. Затем платы разделяются на панели маршрутировкой или V-скорингом. Финальная визуальная инспекция и упаковка в антистатические пакеты.
Для наглядности сравним типы плат в таблице:
| Тип платы | Количество слоев | Преимущества | Типичные применения | Стоимость (относительно) |
| Односторонняя | 1 | Простота, низкая цена | Бытовая техника, индикаторы | 1× |
| Двухсторонняя | 2 | Компактность, хорошая плотность | Автоэлектроника, бытовая электроника | 1,5–2× |
| Многослойная | 4–50+ | Высокая скорость сигналов, EMI-защита | Серверы, смартфоны, медицинское оборудование | 3–10× |
| Гибко-жесткая | 2–12 | Механическая гибкость + жесткость | Ноутбуки, носимые устройства | 4–8× |

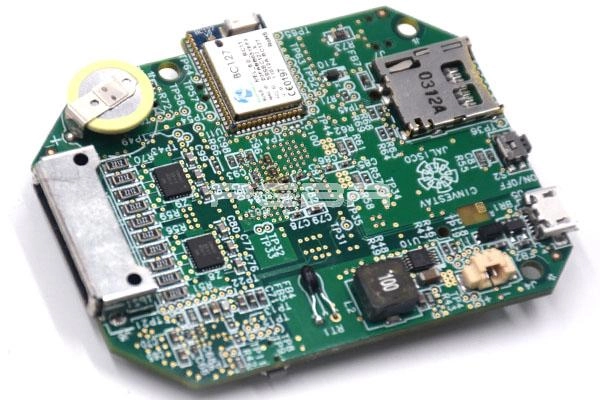

Сборка печатных плат как завершающий этап
После изготовления печатных плат часто следует сборка (PCBA). Компоненты размещаются автоматами pick-and-place, паяльная паста наносится через трафарет, а оплавление происходит в конвекционных печах. Для прототипов возможна ручная пайка, для серий — волновая или селективная. Подробнее о услугах сборки можно узнать в соответствующем разделе на сайте.
PCBASHOP — ваш надежный партнер в производстве печатных плат
PCBASHOP — китайский профессиональный завод по изготовлению и сборке печатных плат, основанный в 2005 году в Шэньчжэне. Компания предлагает полный цикл PCBA: проектирование, производство плат, закупку и управление компонентами, SMT-монтаж, тестирование и логистику. Более 20 международных сертификатов качества (ISO 9001, ISO 13485, IATF 16949) гарантируют соответствие самым строгим отраслевым стандартам. Современное оборудование, собственная MES-система и патентованная проверка первых образцов позволяют выпускать миллионы плат ежегодно с минимальным браком. Подробнее о компании и ее возможностях читайте на странице о нас.
Часто задаваемые вопросы
Что такое изготовление печатных плат?
Изготовление печатных плат — это технологический цикл создания основания для монтажа электроники, включающий нанесение меди, травление, сверление и защитные покрытия. Процесс обеспечивает электрические соединения между компонентами с заданной точностью.
Какие основные методы производства печатных плат существуют?
Основные — субтрактивный (травление лишней меди), аддитивный (наращивание меди только в нужных местах) и полуаддитивный. Выбор зависит от плотности схемы и бюджета.
Сколько этапов включает процесс производства печатных плат?
Обычно 15–25 этапов: от дизайна и ламинирования до тестирования и упаковки. Многослойные платы требуют дополнительных операций по совмещению и металлизации.
Почему тестирование обязательно при изготовлении печатных плат?
Тестирование (AOI, электрическое, flying probe) выявляет обрывы, короткие замыкания и дефекты до монтажа компонентов, снижая конечный брак до 0,1 % и экономя время и деньги заказчика.
Как выбрать материал для печатных плат?
Для стандартных устройств — FR-4. Для высоких частот — Rogers или PTFE. Для теплонагруженных — металлизированные сердечники. Учитывайте Tg (температуру стеклования), CTE и диэлектрическую постоянную.
