В эпоху быстрого развития электроники, где устройства становятся все компактнее и мощнее, надежность компонентов выходит на первый план. Представьте себе сложную систему, такую как спутниковая навигация или медицинское оборудование, где малейший сбой может привести к серьезным последствиям. Именно здесь многослойные печатные платы играют ключевую роль, обеспечивая стабильную работу в экстремальных условиях. Но как добиться такой прочности на этапе производства? Давайте разберемся в технологиях, которые позволяют создавать платы, способные выдерживать высокие нагрузки, вибрации и температурные перепады.

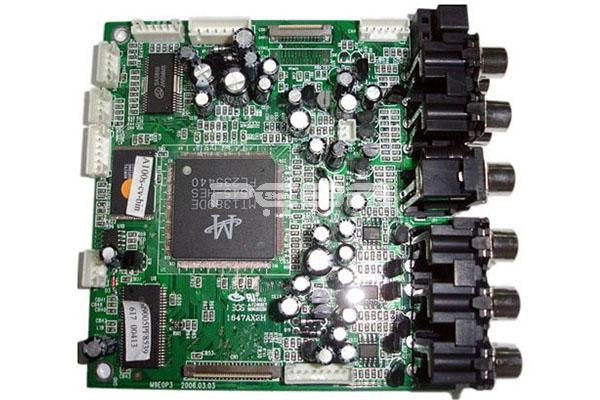

Что такое многослойные печатные платы?
Многослойные печатные платы представляют собой основу современной электроники, где несколько слоев меди чередуются с изоляционными материалами, формируя компактную и эффективную структуру. Эти платы, как правило, имеют от трех слоев и выше, включая сигнальные, заземляющие и питающие уровни. Они позволяют размещать больше элементов на меньшей площади, минимизировать электромагнитные помехи и улучшать передачу сигналов.
В отличие от односторонних или двухсторонних плат, многослойные конструкции используют переходные отверстия (виа) для соединения слоев: сквозные, слепые и скрытые. Это обеспечивает высокую плотность монтажа, что критично для приложений в аэрокосмической отрасли, автомобилестроении и телекоммуникациях. Выбор правильных методов изготовления напрямую влияет на долговечность: от устойчивости к термическим циклам до защиты от коррозии. Для тех, кто ищет готовые решения, стоит обратить внимание на ассортимент услуг по сборке печатных плат, где можно найти варианты для различных нужд.
Материалы для многослойных печатных плат, обеспечивающие надежность
Выбор материалов — фундаментальный шаг в производстве многослойных печатных плат. Они определяют не только электрические характеристики, но и способность выдерживать механические и термические нагрузки. Основные изоляционные материалы включают FR-4 для стандартных применений, высокотемпературные варианты FR-4 с повышенной Tg (температурой стеклования) для промышленных условий, а также PTFE или керамику для высокочастотных систем.
Ключевые параметры материалов
Чтобы обеспечить высокую надежность, материалы должны обладать низким коэффициентом теплового расширения (CTE), стабильной диэлектрической проницаемостью (Dk) и минимальным фактором рассеяния (Df). Вот таблица сравнения популярных материалов:
| Материал | Tg (°C) | Dk | Df | CTE (ppm/°C) | Применение для надежности |
| Стандартный FR-4 | 130-140 | 4.3-4.5 | 0.02 | 180-200 | Общие приложения, устойчивость к коррозии |
| Высокотемпературный FR-4 | 170-180 | 4.0-4.3 | 0.015-0.02 | 70-90 | Промышленные системы, защита от термических циклов |
| PTFE (тефлон) | >250 | 2.1-3.0 | 0.001-0.002 | 20-50 | Высокочастотные, минимизация потерь сигнала |
| Полиимид | 250-300 | 3.5-4.0 | 0.003-0.01 | 12-20 | Гибкие платы, устойчивость к вибрациям |
Эти параметры помогают избежать деформаций, таких как расслоение или трещины в виа. Для гибридных конструкций комбинируют материалы, балансируя стоимость и производительность. В высокочастотных многослойных печатных платах низкий Df снижает затухание сигналов, что особенно важно для приложений с частотами в ГГц-диапазоне.
Советы по выбору материалов
- Учитывайте симметрию стека слоев: равномерное распределение меди и изоляции предотвращает искривление.
- Для экстремальных условий выбирайте материалы с Td (температурой разложения) выше 300°C.
- В гибких многослойных печатных платах полиимид обеспечивает гибкость без потери надежности.
Правильный подбор материалов минимизирует риски в эксплуатации, делая платы подходящими для критических систем.
Процесс ламинирования многослойных печатных плат
Ламинирование — это сердцевина производства, где слои меди, препреги и сердечники склеиваются под высоким давлением и температурой. Этот метод обеспечивает монолитную структуру, устойчивую к расслоению. Для высокой надежности применяют последовательное ламинирование: процесс повторяется несколько раз для плат с большим числом слоев, что позволяет точно контролировать выравнивание.
Этапы ламинирования
- Подготовка поверхностей: Обработка меди оксидом (коричневым или черным) для лучшей адгезии.
- Стекование: Симметричное размещение слоев для предотвращения деформаций.
- Прессование: Температура 170-200°C и давление 300-500 psi, чтобы избежать пустот.
- Охлаждение: Контролируемое, чтобы минимизировать внутренние напряжения.
В HDI-платах (высокой плотности) ламинирование интегрирует микровиа, повышая интеграцию без ущерба для надежности. Ошибки здесь приводят к воздушным ловушкам, поэтому строгий контроль параметров критичен. Для ознакомления с полным циклом производства посетите нашу главную страницу.

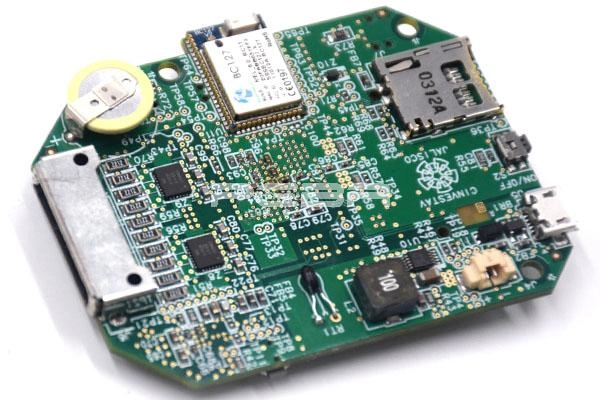

Методы сверления и плакирования для многослойных печатных плат
Сверление создает отверстия для виа, а плакирование обеспечивает их проводимость. Для надежности используют механическое сверление для стандартных отверстий и лазерное — для микровиа (диаметром менее 0,15 мм), что позволяет точный контроль глубины.
Типы виа и их влияние на надежность
- Сквозные виа: Проходят через всю плату, идеальны для простых соединений.
- Слепые виа: Соединяют внешние слои с внутренними, экономят пространство.
- Скрытые виа: Только между внутренними слоями, повышают плотность.
Плакирование медью должно быть равномерным, без пустот, чтобы избежать обрывов. В высоконадежных платах применяют wrap-plating для микровиа в подложках, обеспечивая прочность под компонентами с мелким шагом. Аспектное соотношение (глубина к диаметру) не должно превышать 10:1, чтобы предотвратить дефекты.
Улучшение надежности через контроль
Используйте низкий CTE материалов, чтобы минимизировать трещины от теплового расширения. Тестирование на термические циклы подтверждает долговечность.
Контроль качества в производстве многослойных печатных плат
Контроль качества охватывает все этапы, от дизайна до финальной инспекции. Автоматическая оптическая инспекция (AOI) выявляет дефекты, электрическое тестирование (E-Test) проверяет проводимость, а импеданс-контроль с помощью TDR или VNA обеспечивает стабильность сигналов.
Основные методы инспекции
- Визуальная проверка: На misalignment и дефекты плакирования.
- Электрическое тестирование: Летучие зонды или игольные ложа для выявления обрывов.
- Рентгеновская инспекция: Для внутренних дефектов в виа.
Сертификации вроде IPC-6012 гарантируют соответствие стандартам. В многослойных печатных платах для критических отраслей внедряют DFM (design for manufacturability) на ранних стадиях, чтобы избежать проблем.
О компании PCBASHOP
PCBASHOP — это профессиональный завод по изготовлению и сборке печатных плат, основанный в 2005 году. Мы предлагаем полный спектр услуг: от проектирования плат до закупки компонентов, поверхностного монтажа (SMT) и комплексного тестирования. С более чем 20 сертификатами качества, включая ISO 13485, IATF 16949 и ISO 9001, мы используем современное оборудование, систему MES для управления производством и интеллектуальные склады. Подробнее о наших возможностях можно узнать здесь.
Часто задаваемые вопросы
Что такое многослойные печатные платы и почему они важны?
Многослойные печатные платы — это конструкции с тремя или более слоями меди, разделенными изоляцией. Они важны для компактных устройств, где нужна высокая плотность компонентов и минимизация помех.
Какие материалы лучше использовать для многослойных печатных плат в высокочастотных приложениях?
Для высокочастотных многослойных печатных плат рекомендуются материалы с низким Dk и Df, такие как PTFE, чтобы снизить потери сигнала и обеспечить стабильность.
Как обеспечить надежность виа в многослойных печатных платах?
Надежность виа в многослойных печатных платах достигается через точное сверление, равномерное плакирование и контроль CTE, чтобы избежать трещин от термических нагрузок.
В чем разница между сквозными и слепыми виа в многослойных печатных платах?
Сквозные виа проходят через всю плату, а слепые соединяют только внешние слои с внутренними, что позволяет оптимизировать пространство в многослойных печатных платах.
Как ламинирование влияет на долговечность многослойных печатных плат?
Ламинирование под высоким давлением и температурой обеспечивает прочное сцепление слоев в многослойных печатных платах, предотвращая расслоение и повышая устойчивость к внешним факторам.
