В мире, где электроника должна не только работать, но и буквально «гнуться» под требованиями пользователя, гибкая печатная плата стала настоящим прорывом. От складных смартфонов и умных часов до медицинских имплантов и автомобильных датчиков — эти платы позволяют создавать устройства, которые раньше казались фантастикой. Они выдерживают миллионы циклов изгиба, экономят до 90 % веса и пространства по сравнению с жесткими аналогами и открывают новые горизонты для инженеров. Сегодня мы разберем, как правильно проектировать такие платы, какие типы существуют и где их применение дает максимальный эффект.
Что такое гибкая печатная плата
Гибкая печатная плата — это основа электронной схемы, выполненная на эластичном диэлектрическом материале, чаще всего полиимидной пленке толщиной 12–125 мкм. В отличие от традиционных жестких плат на FR-4, она способна изгибаться, скручиваться и складываться под углом до 360°, сохраняя при этом электрическую целостность.
Конструктивно гибкая печатная плата состоит из:
- гибкого основания (полиимид или полиэстер);
- слоев медной фольги (0,5–2 oz);
- защитного покрытия (coverlay);
- при необходимости — жестких усилителей (stiffeners) из FR-4 или полиимида.
Такие платы появились еще в 1950-х годах для аэрокосмической отрасли, но сегодня они стали незаменимы в потребительской электронике, медицине и автомобилестроении. Правильное применение гибких печатных плат позволяет сократить количество соединений, повысить надежность в условиях вибрации и снизить общий вес изделия.
Типы гибких печатных плат
Современное производство предлагает несколько основных типов, каждый из которых решает свои задачи по сложности и стоимости.
Односторонние гибкие печатные платы Самый простой и бюджетный вариант. Медный слой только с одной стороны, coverlay защищает трассы. Идеальны для статических изгибов и простых схем. Компоненты размещаются на стороне без проводников.
Двусторонние гибкие печатные платы Медь с обеих сторон, соединенная металлизированными сквозными отверстиями (PTH). Позволяют реализовывать более сложные схемы при сохранении гибкости. Широко используются в автомобильных панелях и осветительных системах.
Многослойные гибкие печатные платы До 20+ слоев с глухими и скрытыми переходными отверстиями (blind/buried vias). Обеспечивают высокую плотность монтажа и контроль импеданса. Применяются в смартфонах, спутниках и высокоскоростных устройствах.
Жестко-гибкие печатные платы (Rigid-Flex) Комбинация жестких и гибких зон на одной плате. Жесткие участки для монтажа компонентов, гибкие — для соединения и изгиба. Это оптимальное решение, когда нужна механическая прочность и свобода перемещения одновременно.
Для сравнения приведем таблицу:
| Тип платы | Кол-во слоев | Радиус изгиба (мин.) | Типичные применения | Относительная стоимость |
| Односторонняя | 1 | 0,5–1 мм | Простые датчики, LED-ленты | 1× |
| Двусторонняя | 2 | 1–3 мм | Автомобильные панели, носимые устройства | 1,8–2,5× |
| Многослойная | 4–20 | 3–10 мм | Смартфоны, медицинское оборудование | 4–8× |
| Жестко-гибкая | 2–12 | 2–6 мм (гибкая зона) | Ноутбуки, камеры, аэрокосмика | 6–12× |
Материалы и конструктивные особенности
Основной материал — полиимидная пленка (PI), выдерживающая температуры от –200 °C до +400 °C. Медь обычно ролированная (RA) или электролитическая (ED). Coverlay из полиимида с акриловым или эпоксидным клеем заменяет паяльную маску и защищает от механических повреждений.
Жесткие усилители (stiffeners) крепятся в зонах монтажа компонентов, чтобы предотвратить деформацию пайки. Для высокочастотных приложений важно контролировать толщину меди и ширину трасс — это напрямую влияет на импеданс и потери сигнала.
Проектирование гибкой печатной платы: рекомендации инженеров
Проектирование гибкой печатной платы требует особого подхода, ведь малейшая ошибка в радиусе изгиба или расположении трасс может привести к обрыву после нескольких сотен циклов.
Ключевые правила:
- Радиус изгиба для односторонних плат — не менее 6–10 толщин основания; для многослойных — 12–20 толщин.
- В зонах динамического изгиба избегать резких переходов, использовать скругленные углы и «каплевидные» отверстия (teardrops).
- Трассы в гибкой зоне располагать перпендикулярно линии изгиба.
- Добавлять stiffeners толщиной 0,5–1,5 мм в местах установки разъемов и крупных компонентов.
- Обеспечивать минимальный зазор между трассами 0,1–0,2 мм и контролировать импеданс с помощью симуляции.
Подробные рекомендации по проектированию и готовые решения для сборки можно найти в разделе услуг на сайте.
Этапы производства гибких печатных плат
Процесс похож на изготовление жестких плат, но с важными отличиями:
- Подготовка полиимидной пленки и ламинирование медной фольги.
- Фотолитография и травление трасс.
- Нанесение coverlay с точной регистрацией.
- Лазерное сверление микроотверстий (до 0,1 мм).
- Гальваническое меднение и многослойное ламинирование.
- Крепление stiffeners и финальное тестирование (flying probe + flex-тест на миллионы циклов).

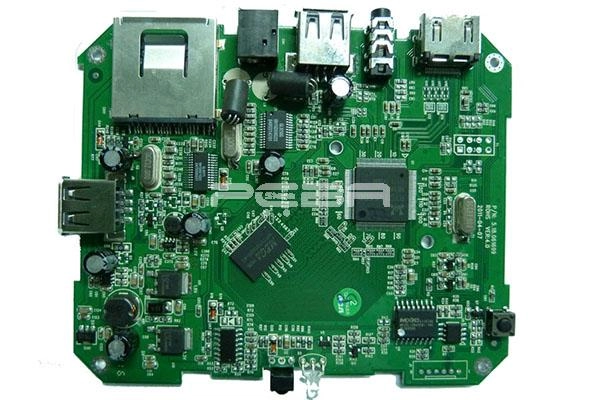

После производства часто следует сборка печатных плат с SMT-монтажом компонентов — это финальный шаг к готовому изделию.
Применение гибких печатных плат в современных отраслях
Применение гибких печатных плат особенно востребовано там, где важны компактность, надежность и динамика:
- Носимая электроника: умные часы, фитнес-браслеты, медицинские мониторы — плата повторяет форму тела и выдерживает тысячи изгибов в день.
- Автомобильная промышленность: датчики ADAS, камеры заднего вида, LED-освещение салона — вибрация и перепады температур до 150 °C не страшны.
- Медицина: ультразвуковые зонды, кардиомониторы, эндоскопы — биосовместимость и стерилизация.
- Промышленная автоматика: робототехника, кабельные системы с подвижными частями.
- Потребительская электроника: складные смартфоны и ноутбуки — именно благодаря гибким платам стали возможны тонкие конструкции.
В каждом случае правильное применение гибких печатных плат сокращает количество разъемов на 30–50 % и повышает общую надежность устройства.
