В эпоху миниатюризации электроники каждый миллиметр пространства на плате имеет значение. Смартфоны, носимые устройства, автомобильные контроллеры и медицинская техника работают благодаря компактной и надежной сборке компонентов. Именно поверхностный монтаж позволяет размещать тысячи крошечных элементов на небольшой площади, обеспечивая высокую плотность, отличные электрические характеристики и снижение стоимости производства. Если вы разработчик, конструктор или владелец производства, знание тонкостей монтажа печатных плат поможет избежать брака, ускорить вывод продукта на рынок и повысить надежность готовых изделий. Давайте разберем, как именно устроен этот технологический процесс и почему он стал основным методом сборки в современной электронике.
Что такое поверхностный монтаж?

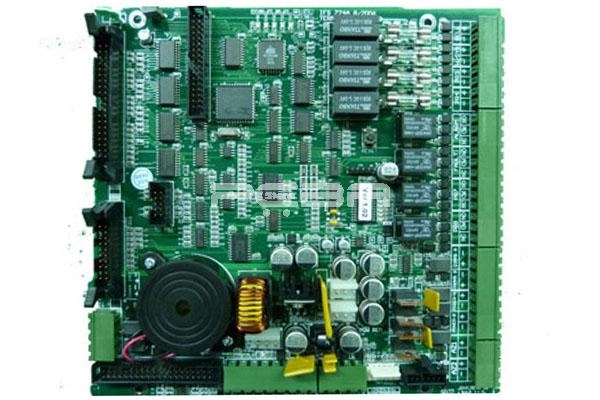

Поверхностный монтаж (Surface Mount Technology, SMT) — это технология сборки печатных плат, при которой компоненты устанавливаются прямо на поверхность платы без сквозных отверстий. Компоненты называются поверхностно-монтируемыми устройствами (SMD) и имеют короткие выводы или вовсе безвыводные корпуса (чипы, BGA, QFN, 01005).
В отличие от традиционного сквозного монтажа (THT), где выводы вставляются в отверстия и припаиваются снизу, поверхностный монтаж позволяет монтировать элементы с двух сторон платы, сокращать размеры на 50–70 % и снижать вес изделия. Технология появилась в 1970-х годах для спутниковой связи и быстро стала стандартом благодаря автоматизации и миниатюризации. Сегодня более 90 % всей электронной продукции собирается именно методом поверхностного монтажа печатных плат.
Преимущества поверхностного монтажа печатных плат
Поверхностный монтаж дает производителям ощутимые выгоды:
- Высокая плотность размещения компонентов — на одной плате можно установить в несколько раз больше элементов.
- Улучшенные электрические характеристики: короткие выводы снижают индуктивность и емкость, что критично для высокочастотных устройств.
- Снижение стоимости производства за счет полной автоматизации и уменьшения ручного труда.
- Повышенная надежность: автоматическая пайка обеспечивает одинаковое качество соединений.
- Двусторонняя сборка и возможность использования микрокомпонентов (01005, шаг 0,3 мм).
- Соответствие экологическим стандартам RoHS благодаря безоловянной пайке.
По статистике, переход на SMT снижает общие затраты на сборку на 30–50 % по сравнению с THT.
История развития технологии поверхностного монтажа
Первые эксперименты с поверхностным монтажом начались в США в 1960-х годах для военных и космических проектов. В 1970-е годы технология получила развитие благодаря спросу на цветные телевизоры и бытовую технику. К 1980-м годам появились стандартизированные корпуса SMD, а в 1990-е — высокоскоростные автоматы установки. Сегодня монтаж печатных плат использует прецизионное оборудование с точностью до 0,01 мм и системы искусственного интеллекта для контроля.
Оборудование и материалы для поверхностного монтажа
Качественный поверхностный монтаж невозможен без специализированного оборудования:
- Принтер паяльной пасты с трафаретами.
- Машины оптической инспекции паяльной пасты (SPI).
- Автоматы установки компонентов (pick-and-place) со скоростью до 100 000 компонентов в час.
- Печи оплавления с точным профилем температуры.
- Системы автоматической оптической инспекции (AOI) и рентген-контроля (X-ray).
Основные материалы — паяльная паста (Sn63/Pb37 или безсвинцовая), флюс, трафареты из нержавеющей стали и SMD-компоненты в лентах, катушках или поддонах.
Технологический процесс поверхностного монтажа: пошаговое руководство
Монтаж печатных плат по технологии SMT проходит строго по последовательности этапов. Каждый шаг критически влияет на конечное качество.
Нанесение паяльной пасты
На первом этапе через лазерный или химически травленый трафарет на контактные площадки наносится паяльная паста. Толщина слоя обычно 100–150 мкм. Именно здесь возникает до 70 % всех дефектов сборки, поэтому точность принтера и качество трафарета имеют решающее значение.
Инспекция паяльной пасты (SPI)
Автоматическая система SPI сканирует объем, форму и положение каждой капли пасты. Любые отклонения выявляются до установки компонентов, что позволяет оперативно исправить ошибки.

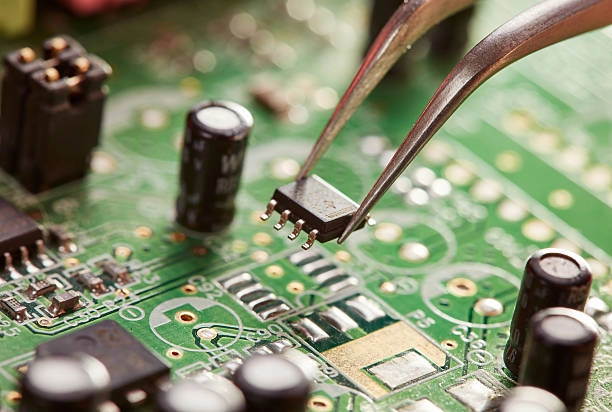

Размещение компонентов
Высокоскоростные автоматы pick-and-place берут SMD-компоненты из лент и устанавливают их на пасту с точностью ±0,025 мм. Для сложных плат используются несколько головок и системы распознавания образов.
Оплавление (reflow soldering)
Плата проходит через конвекционную или инфракрасную печь по строго заданному температурному профилю:
- Предварительный нагрев: 1–2 °C/с до 150–180 °C.
- Активация флюса.
- Пик температуры: на 30–40 °C выше температуры плавления припоя (обычно 215–245 °C для безсвинцового).
- Время выше ликвидуса: 60–90 секунд.
Правильный профиль предотвращает образование «шариков», трещин и повреждение компонентов.
Автоматическая оптическая инспекция (AOI)
После остывания AOI проверяет наличие, правильность положения компонентов и качество паяных соединений. Для скрытых соединений (BGA) применяется рентген-контроль.
Очистка, дополнительная сборка и финальное тестирование
Плата проходит отмывку от остатков флюса, устанавливаются теплочувствительные элементы вручную (если требуется), проводится функциональное тестирование и упаковка.
Для наглядности вот таблица основных этапов поверхностного монтажа:
| Этап | Оборудование | Ключевой параметр контроля | Возможные дефекты |
| Нанесение пасты | Принтер + трафарет | Объем и положение пасты | Недостаток/избыток, смещение |
| Инспекция SPI | SPI-система | Высота, объем, форма | Брак до монтажа |
| Размещение | Pick-and-place | Точность ±0,025 мм | Смещение, неправильная ориентация |
| Оплавление | Печь reflow | Температурный профиль | Холодная пайка, трещины |
| AOI / X-ray | Оптическая и рентген | Качество соединений | Отсутствие, короткое замыкание |
Типы сборки с использованием поверхностного монтажа
Существует несколько вариантов:
- Полностью поверхностный монтаж (все компоненты SMD).
- Односторонняя смешанная сборка.
- Двусторонняя смешанная сборка.
- Монтаж с использованием волновой пайки для отдельных крупных элементов.
Выбор зависит от конструкции платы и требований к изделию.
Общие проблемы и способы их решения в поверхностном монтаже
Самые частые трудности — неправильный профиль оплавления, окисление пасты, деформация плат и смещение мелких компонентов. Решение: тщательный DFM-анализ на этапе проектирования, регулярная калибровка оборудования, использование качественных материалов и многоуровневый контроль качества по стандартам IPC-A-610.
PCBASHOP — ваш надежный завод по производству и сборке печатных плат
Качественный монтаж печатных плат требует современного оборудования и строгого контроля на всех этапах. PCBASHOP — это профессиональный завод в Шэньчжэне (Китай), работающий с 2005 года. Компания предлагает полный цикл: проектирование печатных плат, закупку компонентов, поверхностный монтаж, тестирование и поставку готовых PCBA. Завод оснащен интеллектуальными складами, собственной системой MES и запатентованной инспекцией первого образца. PCBASHOP соответствует международным стандартам ISO 9001, ISO 13485 и IATF 16949, что гарантирует стабильное качество даже для сложных и серийных заказов. Узнать больше о заводе.
Часто задаваемые вопросы о поверхностном монтаже
Что такое поверхностный монтаж печатных плат?
Это метод автоматической сборки, при котором SMD-компоненты устанавливаются и припаиваются непосредственно на поверхность платы, без сквозных отверстий. Технология обеспечивает высокую плотность и автоматизацию производства.
Чем поверхностный монтаж отличается от сквозного монтажа (THT)?
В THT компоненты вставляются в отверстия и припаиваются вручную или волной, что ограничивает плотность. Поверхностный монтаж позволяет двустороннюю сборку, снижает размеры и стоимость за счет полной автоматизации.
Какие преимущества дает монтаж печатных плат по технологии SMT?
Снижение веса и габаритов на 50–70 %, улучшение высокочастотных характеристик, повышение надежности соединений и сокращение себестоимости на 30–50 % благодаря автоматизации.
Какие компоненты используются в поверхностном монтаже?
Резисторы, конденсаторы, микросхемы в корпусах 01005, 0201, QFP, BGA, QFN и других безвыводных пакетах. Технология поддерживает сверхминиатюрные элементы с шагом до 0,3 мм.
Как обеспечить высокое качество монтажа печатных плат?
Необходимо соблюдать правильный профиль оплавления, использовать качественную паяльную пасту, проводить многоуровневый контроль (SPI, AOI, X-ray) и выполнять DFM-анализ на этапе проектирования.
