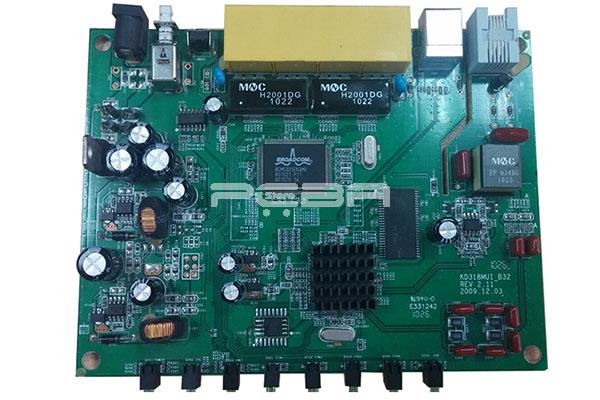

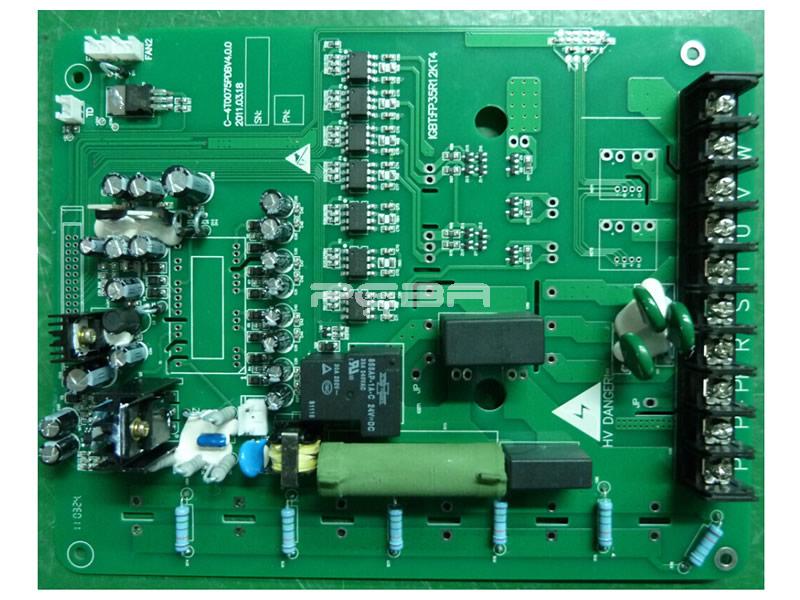

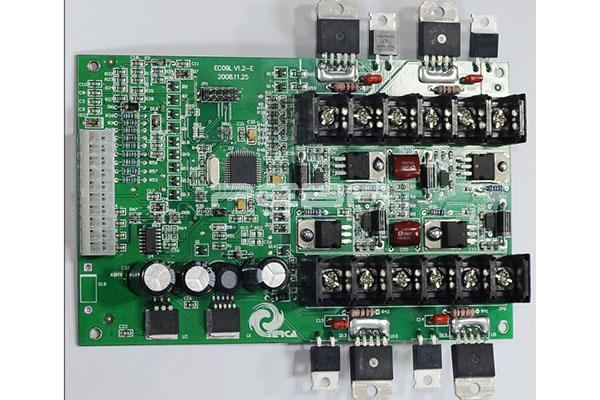

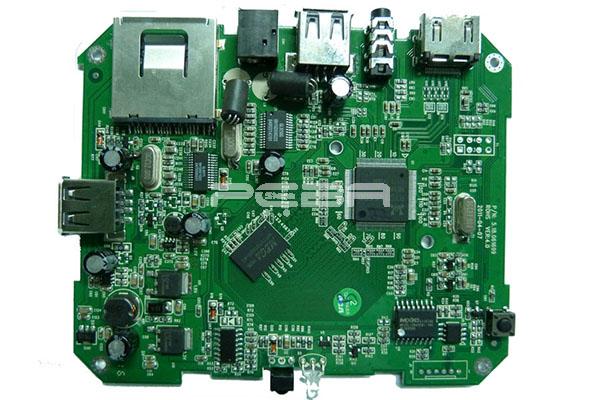

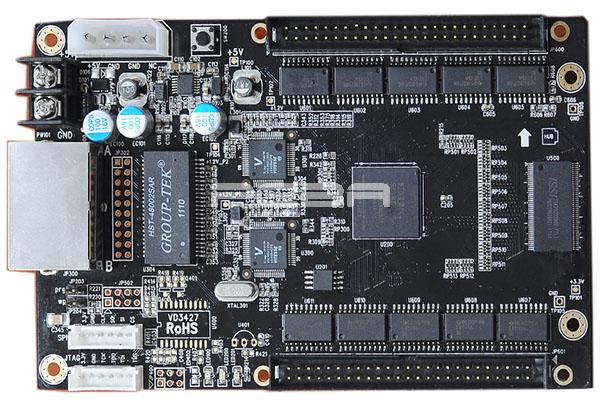

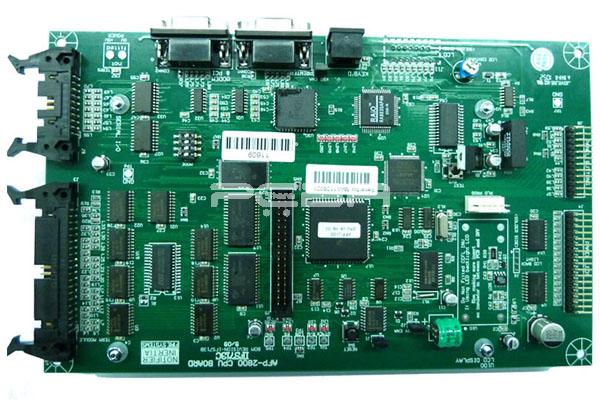

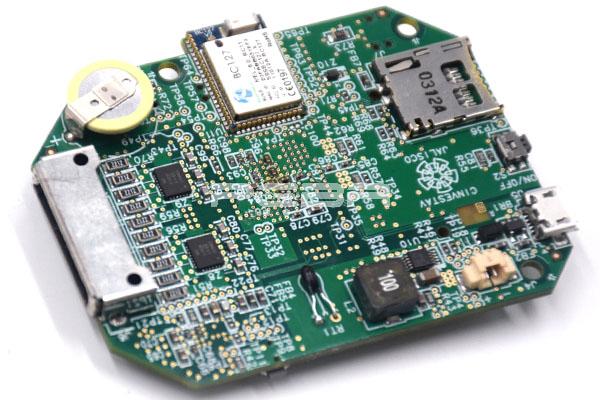

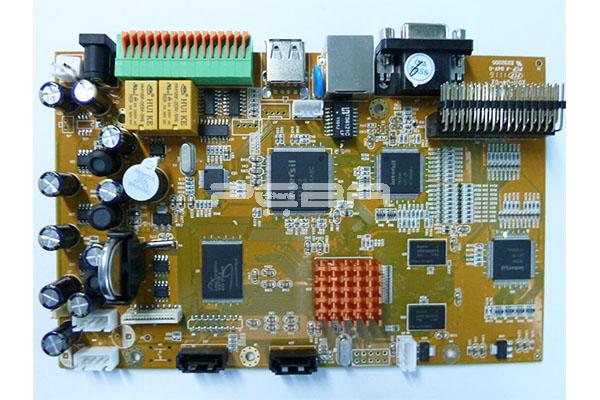

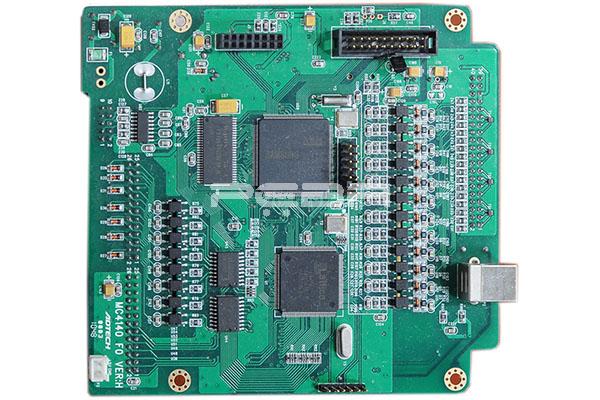

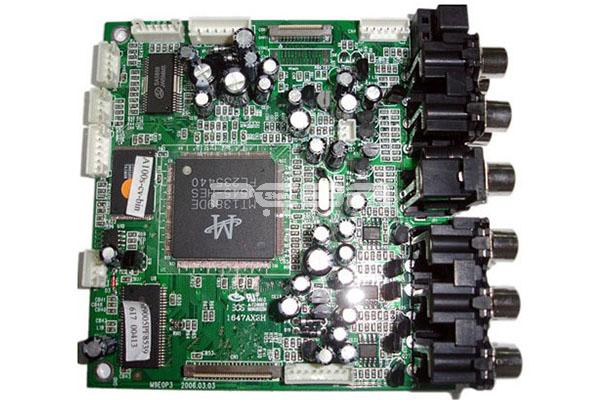

Сборка печатных плат (PCBA) — это окончательная плата, полученная после установки всех компонентов на печатную плату (PCB). Эти компоненты могут включать резисторы, конденсаторы, интегральные схемы (ИС) и другие элементы в зависимости от применения электронного устройства. Для обеспечения механического соединения между платой и компонентами PCBA интеллектуальных устройств должна подвергаться нагреву в печи оплавления.
Ниже перечислены электронные компоненты и сопутствующие расходные материалы, необходимые для сборки печатных плат:
Печатная плата (PCB) является ключевым элементом сборки и служит основой для разводки и поддержки компонентов поверхностного монтажа и разъёмных элементов в электронных устройствах. В схемах, требующих проводящих дорожек (например, в компьютерных системах), эти PCB изготавливаются методом фотолитографии, аналогично созданию проводящих путей в процессорах, но в значительно большем масштабе. Существует три основных типа PCB:
Жёсткие PCB: Самый распространённый тип основы для печатных плат. Жёсткая сердцевина придаёт плате прочность и толщину. Такие негибкие основы производятся из различных материалов. Наиболее часто используется стекловолокно, также известное как «FR4». Более дешёвые варианты PCB могут изготавливаться из эпоксидной смолы, политетрафторэтилена (PTFE) или керамики, однако они менее долговечны по сравнению с FR4.
Гибкие PCB: Более эластичны, чем жёсткие PCB. Основным материалом для таких плат обычно служит термостойкий гибкий пластик, например, каптон.
PCB с металлической основой: Альтернатива традиционным платам на основе FR4. Они имеют металлическую сердцевину, такую как медь или алюминий, что обеспечивает более эффективное рассеивание тепла. Это способствует охлаждению и защите компонентов платы, чувствительных к температуре.
Компания PCBAShop предоставляет полные услуги по сборке плат «под ключ» и частичной сборке. Мы специализируемся на монтаже как жёстких, так и гибких печатных плат. Наш опытный персонал и современное сборочное оборудование позволяют нам экономически эффективно удовлетворять все ваши потребности в PCBA. Наши возможности в области сборки печатных плат включают, но не ограничиваются следующим перечнем, и мы постоянно обновляем оборудование, чтобы оставаться на переднем крае технологий. Поскольку мы предлагаем комплексные EMS-решения, мы можем обеспечить вам удобное обслуживание с момента размещения заказа. Если ваши требования к сборке PCB выходят за рамки наших текущих возможностей, пожалуйста, свяжитесь с нами по адресу SVC@PCBAStore.com, и мы ответим в течение 24 часов о возможности предоставления услуги.
Параметр | Описание | |
Сроки выполнения | Мы гордимся короткими сроками выполнения заказов на сборку PCBA. Наши услуги варьируются от 8 до 48 часов. Пожалуйста, выберите подходящий вариант в соответствии с вашим графиком и бюджетом. Поскольку сроки выполнения услуг PCBA сложно рассчитать точно, наша политика такова: отсчет времени начинается после того, как все компоненты готовы, и получены все файлы для PCB (Gerber/другие), файлы для установки компонентов (PNP, XY-данные или другие), список материалов (BOM), а также все остальные необходимые данные, документы/изображения/фотографии для сборки. | |
Источники Компонентов
| Полный комплекс («под ключ») | В PCBAShop отлажена эффективная система закупки компонентов, позволяющая предлагать услуги сборки PCB «под ключ» по низкой стоимости. У нас есть профессиональная команда, отвечающая за закупку и управление компонентами для клиентов. Учитывая значительную разницу в ценах между поставщиками, мы работаем только с проверенными поставщиками, даже если их цены могут быть не самыми низкими. Мы обязательно согласуем с вами любое решение перед его принятием. |
Давальческие/Комплект заказчика | Мы ожидаем, что вы предоставите все детали, необходимые для услуги сборки печатных плат. В этом случае отправьте нам все компоненты вместе с файлом списка материалов (BOM) и подробной упаковочной ведомостью, в которой указаны номер детали, номер детали клиента или производителя и количество в комплекте. | |
Частичный проект «под ключ»/Комбинированный | Мы ожидаем, что вы предоставите некоторые из деталей, необходимых для услуги сборки печатных плат. В этом случае отправьте нам эти компоненты вместе с файлом списка материалов (BOM) и подробной упаковочной ведомостью, в которой указаны номер детали, номер детали клиента или производителя и количество. | |
Варианты сборки | Мы предлагаем поверхностный монтаж (SMT), монтаж в сквозные отверстия (THT), а также их комбинацию. Также доступен монтаж на одной или обеих сторонах платы. | |
Тип припоя | Мы предлагаем клиентам сборку как с использованием свинцового, так и бессвинцового (соответствующего RoHS) припоя. Пожалуйста, выберите наиболее подходящий вариант для вашей платы и ее компонентов. | |
Трафареты | Мы используем трафареты из нержавеющей стали, изготовленные лазерной резкой, чтобы обеспечить высокую надежность для компонентов с мелким шагом и BGA. | |
Минимальный заказ | Наш минимальный объем заказа составляет всего 1 единицу. Однако мы рекомендуем клиентам заказывать не менее 5 прототипов для проведения анализа и тестирования. | |
Размеры компонентов | • Пассивные компоненты: Мы принимаем компоненты минимального размера 01005 (0.4мм*0.2мм), 0201. • BGA: У нас есть возможности для работы с BGA с шагом 0.25 мм, включая проведение рентгеновского контроля. • Компоненты с мелким шагом: Мы можем монтировать компоненты с шагом 0.25 мм. | |
Упаковка компонентов | Мы принимаем компоненты в рулонах (на ленте), отрезках ленты, трубках и поддонах, а также россыпью. | |
Размеры SMT-печатных плат | • Минимальный размер: 50 мм x 50 мм (платы меньшего размера требуют объединения в панель; мы рекомендуем размер платы более 100 мм x 100 мм для повышения эффективности). • Максимальный размер: 400 мм x 1200 мм. | |
Форма платы | Мы можем собирать прямоугольные, круглые и платы любой другой формы. (Для форм, отличных от прямоугольника, платы необходимо объединить в панель-массив, добавив съемные направляющие по двум более длинным параллельным сторонам панели, чтобы обеспечить возможность их обработки оборудованием). | |
Тип платы | Мы работаем с жесткими, гибкими и жестко-гибкими платами. | |
Форматы файлов | Пожалуйста, загрузите следующие файлы в требуемом формате: спецификация (BOM), файлы для изготовления PCB (Gerber), файлы для монтажа компонентов (XYRS). | |
Тестирование | Собранные платы проходят следующие виды тестирования перед окончательной отгрузкой: • Визуальный осмотр: Общая проверка качества. • AOI: Проверка паяльной пасты, компонентов 0201, отсутствующих компонентов и полярности. • Рентгеновский контроль: Проверка BGA, компонентов в корпусе QFN и внутренних слоев платы. • Функциональное тестирование: Проверка функций и производительности в соответствии с вашей процедурой тестирования для обеспечения соответствия ожиданиям. | |
Ремонт и доработка | Наша услуга по восстановлению микросхем BGA позволяет безопасно удалить неправильно установленную микросхему BGA, восстановить ее шарики припоя и правильно установить обратно на плату. Эта услуга экономически эффективна. | |
Мы обладаем комплексными возможностями в области закупки сырья, управления процессами и проведения детализированного тестирования, что позволяет нам предлагать оптимальные услуги по сборке печатных плат (PCBA) — от мелкосерийного до крупносерийного производства. В процессе сборки PCB, при обнаружении дефектов, связанных с проектированием или изготовлением платы, наши инженеры составят отчет DFM (анализ технологичности конструкции).
Компания PCBAShop предоставляет полные услуги по сборке плат «под ключ» и частичной сборке. Мы специализируемся на монтаже как жёстких, так и гибких печатных плат. Наш опытный персонал и современное сборочное оборудование позволяют нам экономически эффективно удовлетворять все ваши потребности в PCBA. Наши возможности в области сборки печатных плат включают, но не ограничиваются следующим перечнем, и мы постоянно обновляем оборудование, чтобы оставаться на переднем крае технологий. Поскольку мы предлагаем комплексные EMS-решения, мы можем обеспечить вам удобное обслуживание с момента размещения заказа. Если ваши требования к сборке PCB выходят за рамки наших текущих возможностей, пожалуйста, свяжитесь с нами по адресу SVC@PCBAStore.com, и мы ответим в течение 24 часов о возможности предоставления услуги.

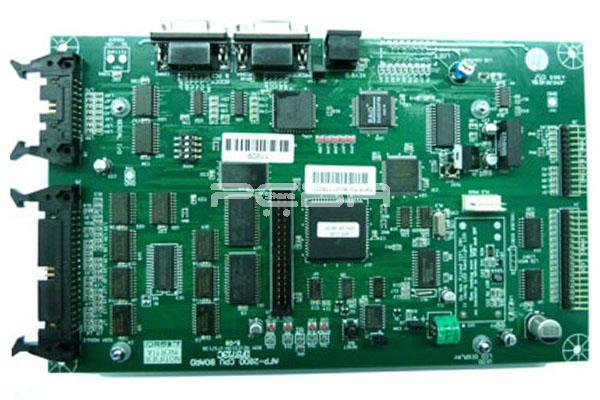

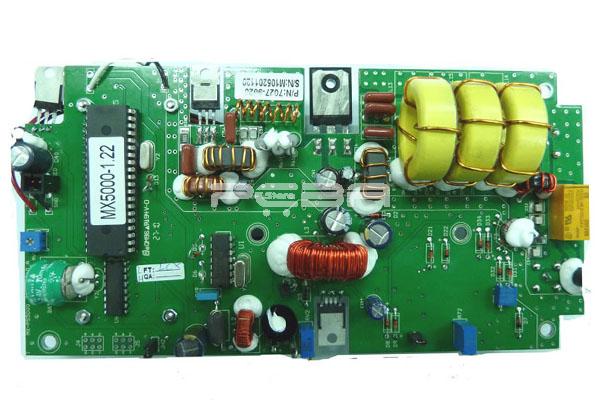

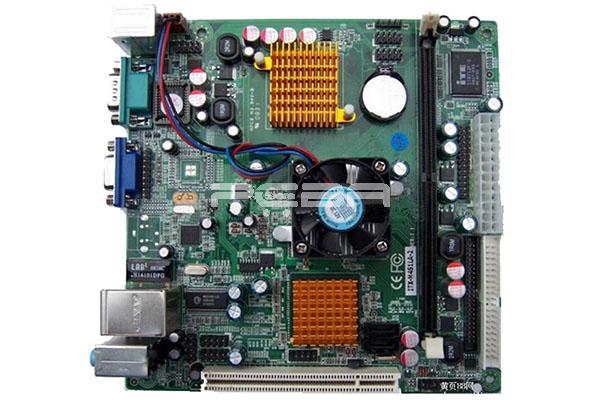

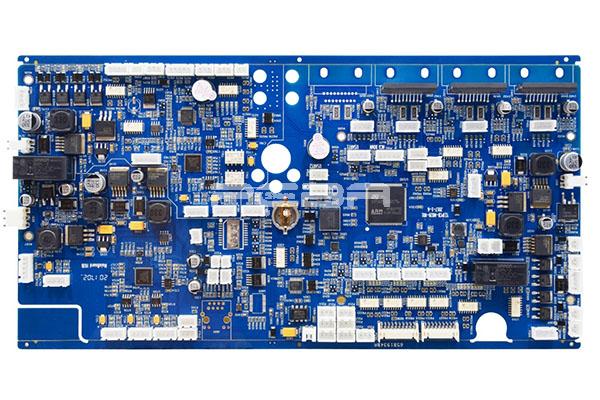

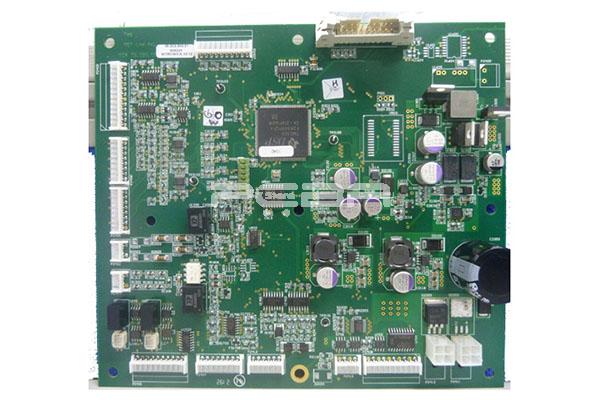

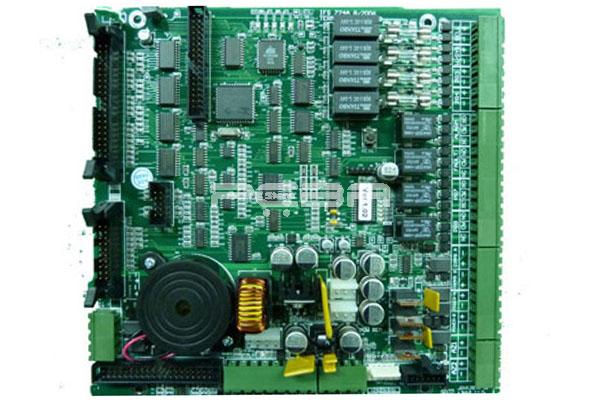

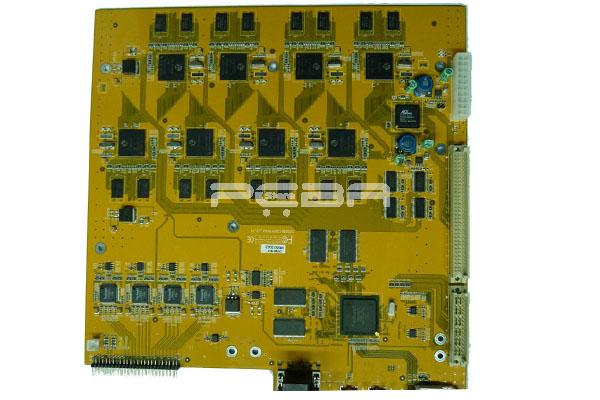

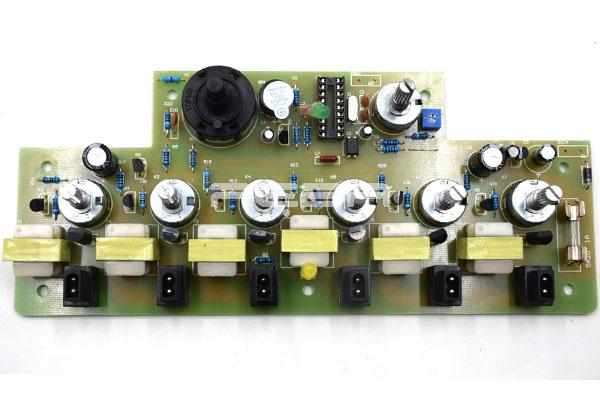

Как производитель и сервисный центр по сборке печатных плат (PCB/PCBA), предлагающий выдающееся соотношение цены и качества, мы уже оказали услуги по разработке сотням новых инженеров. Ежедневно мы получаем запросы со всего мира, касающиеся производства и сборки плат. Мы собрали эти вопросы, чтобы новые клиенты могли лучше понять наши продукты и услуги.
Ответ 1: Да. Если вы хотите подтвердить готовое изделие до начала производства, пожалуйста, оставьте примечание в файле со списком материалов (BOM): «Пожалуйста, отправьте фотографию первой собранной платы для моего подтверждения», или отправьте этот запрос по электронной почте во время согласования коммерческого предложения.
Ответ 2: Да. Однако, прежде чем отправить их нам, пожалуйста, свяжитесь с нами и предоставьте полную информацию об отгрузке: данные для отслеживания, количество и номера деталей.
Ответ 3: Общий цикл выполнения заказа на сборку PCBA обычно составляет около 2-5 недель. Это включает в себя изготовление PCB, закупку компонентов и саму сборку.
Ответ 4: Нет, с нашей стороны нет ограничений по минимальному объему заказа на сборку PCBA; количество полностью зависит от вашего решения.
Ответ 5: Да, мы можем выполнить рентгеновский контроль после сборки для таких компонентов, как BGA.
Ответ 6: У нас действует комплексная система управления цепочкой поставок, включающая выбор компонентов, аудит и одобрение поставщиков, а также строгие меры контроля для новых поставщиков. Все наши компоненты закупаются у проверенных международных поставщиков и производителей с безупречной репутацией в отрасли. При срочной закупке компонентов по спецификации клиента наша мощная система входящего контроля качества (IQC) проводит всестороннюю проверку внешнего вида и функциональности каждого типа компонента.
Ответ 7: Да, мы можем выполнить сборку на PCB, предоставленных другими производителями. При этом все клиентские PCB проходят строгий входящий контроль.
Ответ 8: Для заказа на сборку PCBA нам необходимы Gerber-файлы, данные центров компонентов (центроид) и список материалов (BOM). Поскольку вы уже разместили у нас заказ на изготовление PCB, если ваши Gerber-файлы для PCB включают слои шелкографии, медных проводников и паяльной пасты, то вам, по сути, нужно предоставить только два последних пункта. Если в ваших Gerber-файлах отсутствует любой из трёх упомянутых слоёв, пожалуйста, отправьте их заново, так как это минимальное требование для PCBA. Для достижения наилучшего результата и во избежание неоднозначностей или ошибок в позиционировании компонентов рекомендуется также предоставить сборочный чертёж, инструкции и фотографии, хотя большинству сборщиков они не требуются.
Ответ 9: Файл центроидов — это специальный сборочный файл, используемый для быстрого программирования монтажного оборудования. Он также известен как данные для установки, данные для pick-and-place или XY-данные. Некоторые CAD-инструменты генерируют этот файл автоматически, другие — нет, и вам может потребоваться модифицировать существующие файлы перед генерацией центроидного файла. Этот файл описывает местоположение и ориентацию всех компонентов для поверхностного монтажа, включая позиционное обозначение, координаты по осям X и Y, угол поворота и сторону платы (верхнюю или нижнюю). В файле центроидов перечислены только компоненты для поверхностного монтажа.
Ответ 10: Мы просим вас маркировать каждую отдельную коробку или пакет, указывая соответствующий номер строки из списка материалов (BOM), номер детали производителя (MPN) или номер детали заказчика (CPN), а также количество. Подробная упаковочная ведомость значительно упростит нам процесс подсчёта и сверки при получении ваших деталей.
Ответ 11: Для корректной настройки и работы оборудования поверхностного монтажа требуется определённый технологический запас деталей. Все неиспользованные или излишние детали, предоставленные вами или закупленные нами, будут упакованы и возвращены вам вместе со сборными платами.
SMT-компоненты, поставляемые не в рулонах, должны быть нанесены на одну непрерывную полосу (картридж).
Если одни и те же SMT-компоненты необходимо установить на разные платы, не обрезайте их на отдельные отрезки — оставьте их на непрерывной полосе или в рулоне.
Для резисторов, конденсаторов, диодов (корпуса 0603, 0805, 1206, 2225, SOT, SOD, MELF) минимальное количество для заказа составляет 50 штук, при этом необходимо предоставить на 30 штук больше, чем требуется для сборки. (Например: для сборки требуется 40 шт. — нам понадобится 70 шт. — это соответствует минимальному заказу в 50 шт. плюс 30 шт. сверх требуемого для сборки количества).
Для резисторов, конденсаторов, диодов (корпуса 0201, 0402, miniMelf, микро-корпуса) минимальное количество для заказа составляет 100 штук, при этом необходимо предоставить на 50 штук больше, чем требуется для сборки. (Например: для сборки требуется 80 шт. — нам понадобится 130 шт. — это соответствует минимальному заказу в 100 шт. плюс 50 шт. сверх требуемого для сборки количества).
Для дорогостоящих компонентов, таких как интегральные схемы (ИС), BGA, QFP, разъемы и т.д., мы запрашиваем небольшое количество запасных частей (от 1 до 5 штук в зависимости от общего объема сборки), чтобы обеспечить бесперебойный процесс сборки и своевременную поставку ваших плат. При возникновении вопросов, пожалуйста, предоставьте запасные компоненты или свяжитесь с нами.
Ответ 12: Да. Такой формат называется частичный комплекс «под ключ». Вы можете предоставить часть деталей, а остальные компоненты мы закупим самостоятельно. По любым вопросам, в которых мы не уверены, мы будем запрашивать ваше мнение. Если потребуется взаимозамена или замена деталей, мы также запросим ваше окончательное одобрение.
Ответ 13: Да, мы обладаем возможностями для работы с корпусами BGA с шагом выводов 0.25 мм и проводим рентгеновский контроль. Для компонентов BGA мы рекомендуем заполнять переходные отверстия под областью пайки смолой или закрывать их паяльной маской, чтобы обеспечить качество пайки.
Ответ 14: Излишек деталей — это нормально, так как мы либо взимаем определенный процент дополнительных компонентов для заказов типа «предоставленные клиентом»/«комплект», либо для заказов «под ключ» закупаем большее количество с той же целью. Вы можете выбрать: мы можем отправить вам эти неиспользованные детали вместе со сборными платами или сохранить их на нашем складе для вашего следующего заказа. Решение за вами.
Ответ 15: Наша система расчетов позволяет приблизительно оценить стоимость сборки PCBA, включая стоимость оснастки, лазерной резки трафаретов и рабочую силу. Для проектов PCBA «под ключ» или «частичный комплекс под ключ» дополнительно учитывается стоимость компонентов. Мы не применяем наценку на детали, которые вы приобретаете самостоятельно.
Ответ 16: В силу сложности точного определения сроков выполнения услуг PCBA наша политика такова: отсчет времени начинается только после того, как все компоненты и платы готовы, а также получены все файлы для PCB (Gerber/другие), файлы центроидов (Pick & Place файлы, XY-данные или другие), список материалов (BOM) и все остальные необходимые данные или документы/изображения/фотографии, требуемые нам для начала работы по сборке.
Ответ 17: Да. Но мы также предоставляем услуги сборки PCBA с использованием свинцового припоя.
Ответ 18: Объединение в панель требуется, когда размер вашей PCB меньше 50 мм x 50 мм или когда форма платы отличается от прямоугольной (круглая или произвольная). Ваши платы должны быть объединены в массив для возможности сборки. Поскольку мы также занимаемся изготовлением ваших PCB, как только начинается производство, мы получаем файлы для панели (данные для паяльной пасты) и передаем эти данные в отдел сборки PCBA для изготовления трафарета, соответствующего скомпонованной панели.
Ответ 19: Если зазор между краем платы и медными проводниками менее 3.5 мм, или если платы по какой-либо причине скомпонованы в панель, необходимо добавить съемные направляющие (разделительные полосы) на двух более длинных параллельных сторонах платы, чтобы обеспечить возможность ее обработки оборудованием. Это позволяет SMT-оборудованию выполнять монтаж.
Ответ 20: Класс 2/3 по стандарту IPC-A-610.
Запрос коммерческого предложения на сборку PCBA
Примечания:
* Стоимость сборки PCBA не включает расходы на изготовление самой печатной платы (PCB) и стоимость электронных компонентов.
* Наша технология сборки PCB является бессвинцовой (соответствует RoHS). Если вам требуется сборка с использованием свинцового припоя, пожалуйста, сообщите нам.
* Вы также можете отправить файлы для PCB (Gerber/другие), файлы центроидов (Pick & Place, XY-данные и др.), список материалов (BOM) и все остальные необходимые данные или документы по адресу svc@pcbastore.com, чтобы мы могли рассчитать для вас точное КП и сроки выполнения.
