Компания PCBASHOP — один из ведущих китайских поставщиков печатных плат.
Мы предоставляем высококачественные услуги по сборке печатных плат, используя передовые технологии и методы, которые соответствуют международным стандартам качества. В этой статье мы подробно рассмотрим процесс производства печатных плат, методы монтажа, а также технологии, которые гарантируют высокое качество нашей продукции. Мы объясним, как мы применяем передовые методы и технологии, такие как smd-монтаж и поверхностный монтаж, чтобы удовлетворить потребности наших клиентов.
1. Технологический процесс печатной платы
Процесс изготовления и сборки печатных плат включает несколько ключевых этапов, каждый из которых имеет решающее значение для получения качественного конечного продукта. Мы на PCBASHOP обеспечиваем контроль на каждом из этапов, начиная с проектирования и заканчивая тестированием готовых плат.
1.1 Проектирование и разработка
Первый этап технологического процесса начинается с проектирования. На этом этапе наши инженеры и проектировщики используют передовые системы CAD (Computer-Aided Design) для создания точных схем и макетов плат. Мы уделяем особое внимание выбору компонентов, их размещению и трассировке соединений, чтобы свести к минимуму риск ошибок и повысить надёжность платы.
В процессе проектирования учитываются различные параметры, такие как:
- Ёмкостные и индуктивные связи (паразитные ёмкость и индуктивность);
- Электромагнитная совместимость (EMC);
- Тепловые нагрузки компонентов.
Мы также принимаем во внимание требования к размеру платы, так как для устройств с ограниченным пространством, таких как смартфоны или носимая электроника, критически важен компактный и эффективный дизайн.
1.2 Производственный этап
После утверждения проектной документации начинается изготовление печатной платы. Этот процесс включает несколько ключевых шагов:
- Выбор материалов: Мы используем только высококачественные материалы, такие как эпоксидные смолы и стеклоткань. Для многослойных плат применяется высококачественная медь для обеспечения высокой проводимости.
- Травление: на этом этапе на плату наносится фоторезист, который защищает определённые участки от химического воздействия. Незащищённые участки меди удаляются, образуя токопроводящие дорожки.
- Сверление: В зависимости от требований проектирования мы сверлим отверстия для размещения компонентов и для обеспечения электрических соединений.
- Покрытие и защита: После травления платы мы применяем различные покрытия, такие как золото или никель, для защиты от коррозии и улучшения проводимости.
После изготовления печатной платы начинается этап её монтажа. На этом этапе компоненты устанавливаются на плату, что требует особого внимания и точности. Мы используем два основных метода монтажа:
- Поверхностный монтаж (SMD): С помощьюsmd-монтажа компоненты устанавливаются непосредственно на поверхность платы. Этот метод позволяет значительно уменьшить размер устройства, улучшить его производительность и повысить надежность соединений.
- Монтаж через отверстие (THT): Этот метод используется для компонентов с большими размерами, таких как резисторы или конденсаторы, которые требуют более надежного соединения с платой.
1.4 Пайка и тестирование
После установки компонентов на плату происходит пайка. Мы используем два типа пайки:
- Волновая пайка: Этот метод используется для компонентов, которые устанавливаются через отверстия в плате.
- Паяльная паста и печь оплавления: для SMD-компонентов используется паста, которая расплавляется в печи, образуя соединения между компонентами и платой.
После пайки плата проходит несколько этапов тестирования, чтобы убедиться, что все компоненты работают должным образом. Мы используем AOI (автоматическую оптическую инспекцию) для обнаружения дефектов, а также X ray для проверки скрытых соединений и компонентов. Мы проводим функциональные тесты, чтобы гарантировать, что устройство работает стабильно.
2. Методы изготовления печатных плат
Для сборки печатных плат мы используем несколько различных методов, каждый из которых имеет свои преимущества в зависимости от требований заказчика и типа конечного продукта.
2.1 Фотохимическое травление
Фотохимическое травление — это наиболее распространенный метод изготовления печатных плат. Этот процесс включает нанесение фоторезиста на плату, которая затем подвергается воздействию ультрафиолетового света через маску, оставляя необходимые участки открытыми для травления.
2.2 Лазерное сверление
Для создания более точных отверстий, особенно в многослойных платах, мы используем лазерное сверление. Этот метод позволяет нам точно сверлить микроскопические отверстия с минимальными отклонениями.
2.3 Использование многослойных плат
Многослойные печатные платы применяются в устройствах с высокими требованиями по плотности монтажа и проводимости. Мы производим многослойные печатные платы, которые состоят из нескольких слоев, соединенных между собой через отверстия, что позволяет существенно улучшить характеристики устройства.
2.4 Гибкие печатные платы
Для носимой электроники и других приложений, требующих гибкости, мы производим гибкие печатные платы. Эти платы могут быть изгибаемыми и скручиваемыми, что позволяет создавать компактные и лёгкие устройства.

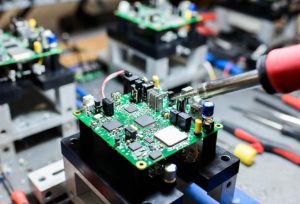

3. Технология изготовления печатных плат
Технология изготовления печатных плат включает в себя не только сами процессы производства, но и тщательное соблюдение качества на всех этапах. Мы используем последние достижения в области технологий, чтобы обеспечить надежность и долговечность продукции.
3.1 Технология для поверхностного монтажа
SMD-монтаж является одной из самых востребованных технологий. Он позволяет увеличить плотность компонентов на плате и уменьшить её размер. Мы используем передовые машины для автоматической установки компонентов, что значительно повышает скорость производства и точность установки.
3.2 Использование высококачественных материалов
Для печатных плат из Китая мы применяем только высококачественные материалы, что гарантирует долговечность и эффективность наших изделий. Наши платы обладают высокой устойчивостью к экстремальным температурам, излучению и механическим повреждениям.
3.3 Использование передовых методов пайки
В процессе монтажа мы применяем волновую пайку и пайку в печи оплавления, что позволяет нам создавать надежные и долговечные соединения между компонентами и платой.

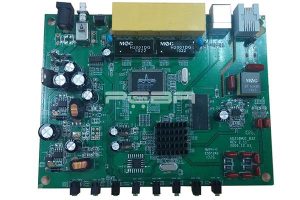

4. Качество печатных плат
Качество печатных плат — это то, на что мы обращаем особое внимание в PCBASHOP. Мы используем строгие стандарты качества, чтобы гарантировать, что каждая плата, которую мы производим, отвечает требованиям наших клиентов и международным стандартам.
4.1 Контроль качества на всех этапах
Мы тщательно проверяем каждый этап производства. От проектирования до финального тестирования мы используем такие методы, как AOI и X ray инспекцию, чтобы гарантировать, что на платах нет дефектов.
4.2 Стандарты качества
Мы следуем стандартам ISO 9001 и IPC-A-600, чтобы обеспечить соответствие нашей продукции международным стандартам качества. Каждая плата проверяется на наличие дефектов, таких как короткие замыкания, смещение компонентов или дефекты пайки.
Часто задаваемые вопросы (FAQ)
Что такое сборка печатных плат?
Сборка печатных плат — это процесс установки компонентов на печатную плату, включая как smd-монтаж, так и монтаж через отверстия.
Какие методы изготовления печатных плат существуют?
Мы используем несколько методов, включая smd-монтаж, монтаж через отверстие, лазерное сверление, а также производство многослойных и гибких плат.
Как PCBASHOP обеспечивает качество печатных плат?
Мы используем строгие стандарты качества, такие как ISO 9001 и IPC-A-600, и проводим тщательное тестирование на каждом этапе производства.

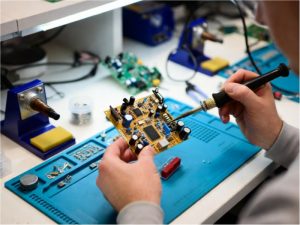

Как выбрать поставщика услуг по печатным платам?
Важно выбирать компанию с опытом и репутацией на рынке, которая использует современные технологии и материалы. Мы предоставляем такие услуги и гарантируем высокое качество продукции.
Заключение
Компания PCBASHOP предоставляет полный комплекс услуг по производству и монтажу печатных плат. Мы применяем передовые технологии, такие как smd-монтаж и поверхностный монтаж, чтобы гарантировать нашим клиентам высокое качество и надежность продукции. Мы соблюдаем все международные стандарты, чтобы обеспечить долговечность и функциональность ваших устройств.
