В мире современной электроники, где миниатюризация и повышение производительности идут рука об руку, выбор правильной топологии печатной платы становится критическим фактором успеха. PCBA SHOP — это ваш надежный партнер, специализирующийся на предоставлении комплексных решений в области печатных плат и их сборки (PCB/PCBA), мы хорошо понимаем, насколько важен правильный выбор базовой платформы для будущего изделия.
Что такое двухсторонняя печатная плата и её структура

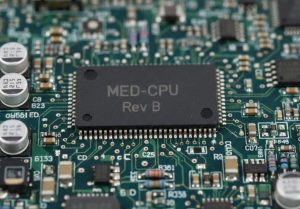

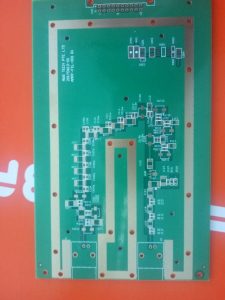

Двусторонняя печатная плата – это тип печатной платы, который имеет проводящие медные слои как на верхней, так и на нижней стороне диэлектрического основания. В отличие от односторонних плат, где трассировка возможна только с одной стороны, двухсторонняя конструкция открывает значительно больше возможностей для компоновки компонентов и разводки соединений.
Структура такой платы относительно проста, но эффективна. В её основе лежит изоляционный материал, чаще всего FR4, который обеспечивает высокие электрические характеристики и механическую прочность при невысокой стоимости. Сверху и снизу к этому материалу ламинированы медные фольги, которые в процессе производства превращаются в токопроводящие дорожки и контактные площадки .
Ключевым элементом, отличающим двухстороннюю плату от односторонней, являются металлизированные сквозные отверстия (PTH – Plated Through Hole). Эти отверстия создают электрическое соединение между верхним и нижним медным слоями, позволяя сигналам и питанию переходить с одной стороны платы на другую. Благодаря этому разработчики получают возможность создавать значительно более сложные и плотные схемы, чем на односторонней плате.
Типы двухсторонних печатных плат
В зависимости от требований к конечному устройству, двусторонние печатные платы могут быть различных типов:
Жесткие двухсторонние печатные платы
наиболее распространенный тип, изготавливаемый на основе материалов FR4. Они находят применение в подавляющем большинстве электронных устройств, от бытовой техники до промышленного оборудования, благодаря своим высоким электрическим характеристикам и доступной цене.
Гибкие двухсторонние печатные платы
изготавливаются из полиимидных материалов, что обеспечивает им высокую гибкость. Такие платы незаменимы в приложениях, где требуется изгиб или складывание: в складных смартфонах, носимой электронике, жестких дисках и т.д.
Жёстко-гибкие двухсторонние печатные платы
сочетают в себе преимущества жёстких и гибких плат, объединяя их в единую конструкцию. Это позволяет создавать сложные трехмерные системы, которые одновременно обеспечивают механическую жесткость для установки компонентов и гибкость для соединения подвижных частей.
Двусторонние печатные платы с металлическим сердечником
как правило, с алюминиевым или медным основанием, применяются для мощных светодиодных светильников и силовой электроники, где критично эффективное отведение тепла.
Преимущества выбора двухсторонней печатной платы
Двусторонняя печатная плата предлагает ряд весомых преимуществ, которые делают её оптимальным выбором для множества проектов:
Оптимальное соотношение цены и производительности
В сравнении с многослойными платами, изготовление двухсторонней печатной платы обходится значительно дешевле, при этом она предоставляет гораздо больше возможностей для трассировки, чем односторонние решения. Вы получаете площадь на обеих сторонах для размещения компонентов и проводников при умеренных затратах.
Простота производства
Технологический процесс изготовления двухсторонних плат хорошо отработан и не требует такого сложного оборудования и материалов, как производство многослойных плат. Это напрямую влияет на сроки изготовления и конечную стоимость продукции.
Высокая гибкость проектирования
Двухсторонние платы позволяют инженерам реализовывать более сложные схемотехнические решения без необходимости перехода на значительно более дорогие многослойные конструкции. Это особенно важно при создании прототипов и мелкосерийных партий.
Улучшенное управление сигналами
Возможность размещения целых шин питания и земли в виде полигонов на одной стороне платы, в то время как сигнальные дорожки разводятся на другой стороне, позволяет существенно снизить уровень электромагнитных помех и улучшить качество сигнала.
Технологический процесс производства двухсторонней печатной платы
Технологический процесс изготовления печатной платы такого типа включает несколько ключевых этапов, и его отлаженность напрямую влияет на качество готового изделия. Наш опыт показывает, что именно строгое соблюдение технологической дисциплины на всех этапах гарантирует надежность плат в эксплуатации.
Процесс начинается с проверки проектных данных на технологичность (DFM-анализ), в ходе которой мы оцениваем соответствие заложенных в проекте параметров производственным возможностям. Это позволяет выявить потенциальные проблемы, такие как недостаточные зазоры или слишком тонкие дорожки, ещё до запуска плат в производство .
Далее следует этап резки исходного материала на заготовки требуемого размера. После этого выполняется сверление отверстий, которые впоследствии будут металлизированы для соединения слоёв. Для двухсторонних плат этот этап критически важен, поскольку качество металлизации сквозных отверстий напрямую определяет надежность электрических соединений между слоями.
Затем наступает один из самых ответственных этапов – нанесение и экспонирование фоторезиста, формирование рисунка будущей схемы и травление меди. В процессе травления удаляется не защищенная фоторезистом медь, оставляя только необходимые проводники и контактные площадки.
После травления платы проходят проверку на автоматическом оптическом инспекторе (AOI), который выявляет возможные дефекты: короткие замыкания, обрывы, неточности травления. Следующий этап – нанесение паяльной маски, которая защищает медные проводники от окисления и предотвращает образование перемычек при пайке.
Завершает основной производственный цикл нанесение маркировки (шелкографии), которая наносит обозначения компонентов, полярность и другую служебную информацию. Затем платы покрываются финишным покрытием (например, HASL, ENIG или OSP), которое обеспечивает паяемость и защиту от окисления .
Финальный этап – электрические испытания, включая прозвонку цепей и, при необходимости, функциональное тестирование. Только после успешного прохождения всех тестов платы поступают на упаковку и отправку заказчику.
Ключевые аспекты проектирования двухсторонних плат
При проектировании двусторонней печатной платы необходимо учитывать ряд факторов, чтобы получить надежное и технологичное изделие:
Размещение компонентов
требует особого внимания. Крупные и тяжёлые компоненты рекомендуется размещать на верхней стороне платы, чтобы минимизировать механические нагрузки на паяные соединения при вибрациях и ударах. Компоненты, требующие частого обслуживания или доступа, также лучше располагать сверху.
Трассировка сигнальных цепей
должна быть продумана таким образом, чтобы избегать длинных параллельных участков, которые могут стать источником перекрестных помех. Использование заземляющих полигонов помогает экранировать сигнальные линии и улучшает электромагнитную совместимость.
Питание и земля
на двухсторонней плате часто разводятся в виде полигонов, которые занимают значительную площадь и обеспечивают низкое сопротивление и индуктивность цепей. Это особенно важно для устройств с высоким потреблением тока.
Применение двухсторонних печатных плат в различных отраслях
Двусторонние печатные платы находят широчайшее применение в самых разных отраслях благодаря своему балансу характеристик и стоимости.
Бытовая электроника
В бытовой электронике они используются повсеместно: от телевизоров и игровых приставок до бытовой техники и аудиооборудования. Их низкая стоимость в сочетании с достаточной функциональностью делает их идеальным выбором для массовой потребительской продукции.
Телекоммуникационное оборудование
В телекоммуникационном оборудовании – маршрутизаторах, коммутаторах, сетевых адаптерах – двухсторонние платы используются для высокоскоростной передачи данных и обработки сигналов .
Медицинское оборудование
Медицинское оборудование и приборы также активно используют двухсторонние платы, где требуется надежность и точность управления в сочетании с разумной стоимостью.
Энергетика
В энергетике они применяются в блоках питания, преобразователях, светодиодных драйверах, где важна эффективность и способность работать с высокими токами.
Выбор производителя двухсторонних печатных плат
Выбор надежного партнера для изготовления двухсторонней печатной платы – это залог успеха вашего проекта. В нашей практике мы сталкивались с ситуациями, когда неверный выбор поставщика приводил к срыву сроков и дополнительным затратам.
При выборе подрядчика для поставки печатных плат из Китая или других регионов мы рекомендуем обращать внимание на несколько ключевых аспектов:
Производственный опыт и репутация компании
Обратите внимание, как долго производитель работает на рынке и какие проекты реализовывал. Наличие положительных отзывов и долгосрочных контрактов – хороший признак.
Технические возможности и оборудование
Важно, чтобы производитель располагал современным парком оборудования для сверления, металлизации, травления и тестирования. Это напрямую влияет на качество и сроки.
Система контроля качества и сертификаты
Наличие сертификатов ISO 9001, UL и соответствие стандартам IPC говорит о том, что производитель серьёзно относится к качеству продукции и следует общепризнанным стандартам .
Инженерная поддержка
Производитель, предоставляющий услуги DFM-анализа и инженерную поддержку на этапе проектирования, поможет избежать ошибок и оптимизировать конструкцию платы.
Гибкость и сроки
Возможность оперативно изготавливать как прототипы, так и серийные партии – важный критерий для проектов с различными объемами выпуска.
Заключение
Двусторонние печатные платы остаются одним из наиболее востребованных решений в современной электронике. Они обеспечивают идеальный компромисс между функциональностью, надежностью и стоимостью, что делает их выбором для широкого спектра приложений – от бытовой электроники до промышленного оборудования и медицинских приборов. Понимание особенностей их конструкции, преимуществ и производственных процессов позволяет инженерам и закупщикам принимать обоснованные решения, а правильный выбор производителя гарантирует получение качественного продукта в оговоренные сроки.
Готовы начать проект с PCBA SHOP?
Посетите наш сайт и ознакомьтесь с полным перечнем наших возможностей.
Свяжитесь с нами сегодня — мы поможем найти оптимальное решение для вашего проекта.
Часто задаваемые вопросы
В чём ключевое отличие двухсторонней печатной платы от односторонней?
Двухсторонняя плата имеет медные проводящие слои с обеих сторон подложки, в то время как односторонняя – только с одной. Это позволяет размещать компоненты и трассировать соединения на двух сторонах, что значительно увеличивает плотность монтажа и сложность реализуемых схем.
Какие материалы используются для изготовления двухсторонних печатных плат?
Наиболее распространенным материалом является FR4 – стеклотекстолит с эпоксидным связующим. Для гибких плат используется полиимид, для плат с повышенными требованиями к теплоотводу – алюминий или медь в качестве основания.
Сколько слоёв меди имеет двухсторонняя печатная плата?
Такая плата всегда имеет ровно два медных слоя – один сверху и один снизу. Внутренних медных слоев в ней нет, в отличие от многослойных конструкций.
Какие преимущества дает использование двухсторонней платы по сравнению с односторонней?
Основные преимущества – большая площадь для трассировки, возможность размещения компонентов с двух сторон, более высокая плотность монтажа, улучшенное качество сигнала за счет лучшего управления питанием и землей, при этом стоимость изготовления остается умеренной.
Где наиболее часто применяются двухсторонние печатные платы?
Они находят применение в самом широком спектре устройств: от потребительской электроники (телевизоры, принтеры, бытовая техника) до промышленного оборудования, телекоммуникационного и медицинского оборудования.
