В мире современной электроники требования к плотности монтажа и надёжности растут с каждым днём. Мы, команда PCBASHOP, уже много лет помогаем инженерам и закупщикам из России и Европы получать качественные печатные платы на заказ из Китая по разумной цене. В этой статье мы детально, на уровне технологического предприятия, расскажем о методах изготовления многослойных плат, возможностях их сборки и о том, почему бизнес выбирает прямое сотрудничество с китайским монтаж печатных плат завод, а не с местными посредниками.
Почему многослойные платы — основа современной электроники

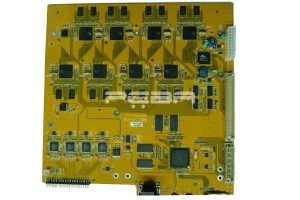

Сегодня любое сложное устройство — от промышленного контроллера до автомобильной системы ADAS — требует высокой плотности компоновки. Обычная двухслойная плата уже не способна обеспечить нужную маршрутизацию сигналов, питание и экранирование. Поэтому наш профиль — это именно изготовление многослойных печатных плат: от 4 до 24 слоёв, с контролируемым импедансом, слепыми и глухими микро-переходными отверстиями.
Как опытные печатные платы изготовители, мы используем два основных метода прессования многослойных пакетов: масс-ламинация (одновременное спекание всех слоёв) и последовательное прессование с формированием внутренних слоёв. Каждый метод имеет свои показания. Например, для плат с высокой надёжностью в военной или медицинской технике предпочтительна масс-ламинация — она даёт лучшую адгезию и термостойкость. А для HDI-плат с микровиа чаще используют последовательное прессование.
Технологический процесс: от FR4 до готового продукта
Наше производство начинается с выбора базового материала. Мы стандартно работаем с FR4 высокой Tg (170°C), а по требованию — с Rogers, Isola, Panasonic Megtron для высокочастотных схем. После раскроя заготовок следует ключевой этап — формирование внутренних слоёв. Мы используем травление с контролем импеданса: для каждого пакета слоёв заранее рассчитывается толщина диэлектрика и ширина дорожек.
Затем наступает этап, на котором реально видно, почему печатные платы на заказ Китай — это не дёшево и сердито, а технологично и надёжно. Мы применяем автоматическую оптическую инспекцию (AOI) каждого внутреннего слоя с разрешением 10 мкм. Только после этого слои регистрируются и прессуются в вакуумном ламинаторе. Далее — сверление. Для многослойных плат здесь два подхода: механическое сверление для отверстий диаметром от 0.15 мм и лазерное для микровиа (0.075–0.1 мм). Лазерное сверление обеспечивает межслойные переходы в HDI-структурах без увеличения площади платы.
Завершает производство обратное сверление (back drilling) для удаления неиспользуемых участков переходных отверстий, нанесение финишных покрытий — иммерсионное золото, OSP, олово или серебро — и тестирование летающим щупом. Все 100% плат проходят электрический контроль.
Сборка как конкурентное преимущество
Но выпустить качественную плату — лишь полдела. Наши клиенты получают комплексную услугу: мы не только изготавливаем заготовки, но и выполняем монтаж печатных плат завод на площадях, сертифицированных по IATF 16949 и ISO 13485 (для медицины). В нашем SMT-цехе установлены линии на базе Yamaha и Panasonic, включая трафаретную печать (принтеры DEK), 12-зонные конвекционные печи оплавления (Rehm) и AOI после печи + рентген-контроль BGA.
Для нас нормально собрать как прототип 5 плат, так и серию 50 000 штук. Мы работаем как с компонентами стандартных корпусов (0603, 0402, QFP, QFN), так и с miniaturized — 0201 и шагом 0.35 mm под микросхемы CSP. При монтаже многослойных плат особенно важен контроль термопрофиля: из-за большой массы меди и количества слоёв плата может перегреваться, что ведёт к расслоению. Наши технологи ежедневно строят профиль печи под каждую партию.
Многие клиенты приходят к нам именно как к печатные платы изготовители с полным циклом: проектирование (мы корректируем Gerber-файлы под технологичность), изготовление, поставка компонентов (у нас свои ключи к складам LCSC, Mouser, DigiKey) и SMT/TНТ-монтаж. В итоге заказчик получает функциональный узел — «плата+компоненты+пайка», прошедший функциональный тест по его методике.
Преимущества заказа полного цикла в Китае

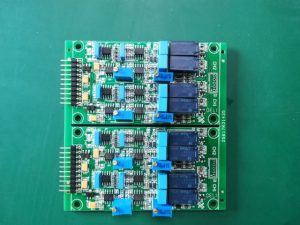

Часто российские инженеры спрашивают: «Почему вам выгодно делать печатные платы на заказ Китай, а не, скажем, в Европе?» Ответ — не только в цене. Во-первых, это скорость: на прототипы 4-слойной платы у нас — 5 рабочих дней. Во-вторых, масштаб: мы поставляем от 1 до 10 000 м² плат в месяц без потери качества. В-третьих, интеграция: когда монтаж печатных плат завод и производство сырой платы находятся под одной крышей, исключаются ошибки стыковки данных (например, несовпадение маркировки компонентов или пад-дизайн).
Отдельно скажу про логистику. Мы работаем с такими перевозчиками, как DHL, FedEx и прямыми авиадоставками в Москву, Санкт-Петербург, Алматы, Минск. Доставка заказа объёмом до 5 кг занимает 4-7 дней. А благодаря работе напрямую (без трейдера) итоговая цена для клиента ниже на 35–45% по сравнению с европейскими подрядчиками.
Типичные сложности при заказе многослойных плат из России и как мы их решаем
- Неправильный выбор количества слоёв.Иногда инженеры закладывают 8 слоёв там, где достаточно 6 с грамотной разводкой. Мы всегда делаем DFM-анализ и при возможности предлагаем оптимизацию. Это снижает цену на изготовление многослойных печатных плат до 20%.
- Проблемы с импедансом.Мы не пользуемся калькуляторами из открытого доступа — наши собственные таблицы, откалиброванные под конкретный материал и режим прессования. Гарантия: ±5% для дифференциальных пар.
- Требования к чистоте поверхности.Для монтажа миниатюрных компонентов важна шероховатость меди. Мы используем микротравление и промывку деионизированной водой — потом нет отрыва площадок или шарообразования при пайке.
Часто задаваемые вопросы (FAQ)
Вопрос: На каких максимальных размерах плат вы работаете?
Мы производим многослойные платы размером до 550×610 мм. Для монтажа на этом же заводе максимальный размер панели — 350×450 мм, но мы можем собрать большеформатную плату поэтапно или разбить на несколько.
Вопрос: Вы помогаете с выбором компонентов для монтажа?
Да. Наши инженеры по закупке компонентов проверяют спецификации на предмет устаревших позиций или подделок. Если позиция не в наличии, предложим корректный аналог. Это особенно актуально при заказе печатные платы на заказ Китай с полным монтажом.
Вопрос: Какой самый сложный тип многослойной платы вы выпустили?
Плата 22 слоя с чередующимися слоями FR4 и Polyimide, глухими микро-переходами 8:1 (диаметр сверла 0.075 мм на глубину 0.6 мм), импеданс 50/90 Ом и толщиной 2.8 мм. Прошла 500 часов теплосмен от -55 до +125°C.
Вопрос: Кто контролирует качество на монтаже — у вас есть своя лаборатория?
Да, на базе монтаж печатных плат завод действует лаборатория разрушаемого контроля: микрошлифы на срез BGA, тест на смачиваемость паяльной пасты, измерение профиля оплавления термопарами.
Вопрос: Какие сроки для прототипа 8-слойной платы с SMT-монтажом?
При заказе печатные платы изготовители и сборка под ключ: 10–12 рабочих дней после утверждения файлов. Срочный прототип: 7 дней (оплата ускорения).
Резюме: Почему PCBASHOP — правильный выбор для ваших задач
Мы собрали воедино три слагаемых: глубокую техническую экспертизу по изготовление многослойных печатных плат, собственную SMT-линию как монтаж печатных плат завод и прямую логистику из Китая. Вы получаете не просто заготовки или платы с компонентами — вы получаете работоспособную электронику с фиксированной ценой и сроками.
Начните сотрудничество с загрузки Gerber-файлов и BOM-листа на нашу почту. Наши инженеры бесплатно проверят технологичность, предложат оптимизацию и выставят счёт в течение 24 часов. Печатные платы на заказ Китай от PCBASHOP — это надёжность, прозрачность и контроль на каждом этапе: от прессования до отгрузки.
