Введение
Качество пайки и точность монтажа компонентов — это то, что определяет ресурс любого электронного устройства. Мы, PCBASHOP, предлагаем полный цикл услуг по производству и сборка печатных плат любой сложности. В этой статье мы подробно расскажем, почему многие инженеры и руководители проектов доверяют нам заказ печатные платы из Китая, как организован наш технологический процесс печатной платы и какие преимущества даёт профессиональный поверхностный монтаж.
1. Что такое PCBA и почему это важно?
Прежде чем говорить о производстве, давайте разберёмся в терминологии. PCB (печатная плата) — это основа из диэлектрика с медными дорожками. PCBA (собранная плата) — это уже готовый узел с установленными компонентами: резисторами, конденсаторами, микросхемами, разъёмами.
Распространённая ошибка — недооценивать роль качественного монтажа. На самом деле именно сборка электроники определяет, будет ли продукт работать стабильно, особенно в условиях вибрации, перепадов температур или высокой влажности.
Почему это важно для вашего бизнеса?
Некачественная пайка, смещение компонентов или неправильный температурный профиль могут привести к массовому браку. Мы исключаем такие риски благодаря строгому контролю на каждом этапе.
2. Почему выгодно заказывать печатные платы из Китая?
Многие компании относятся с осторожностью к азиатским поставщикам, опасаясь низкого качества или сложной логистики. Однако за последние 10 лет печатные платы из Китая стали мировым стандартом по соотношению цена/качество.
Что мы предлагаем как китайский производитель:
- Доступные цены— благодаря масштабу производства и прямым контрактам с заводами компонентов.
- Гибкость— мы берёмся даже за мелкосерийные заказы от 1 платы.
- Скорость— срочная сборка печатных плат от 8 часов.
- Прозрачность— вы всегда видите статус заказа и получаете фото готовых изделий.
Мы не просто поставщик печатных плат, а инжиниринговый центр, который сопровождает проект от идеи до готовой партии.

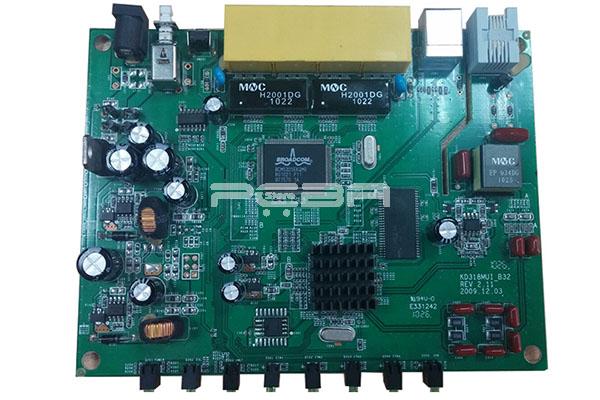

3. Наши ключевые услуги по сборке электроники
Мы предлагаем три формата сотрудничества, чтобы вы могли выбрать оптимальный для вашего бюджета и сроков.
3.1. Полный цикл «под ключ» (Turnkey)
Вы отправляете нам спецификацию (BOM) и Gerber-файлы. Всё остальное делаем мы:
- закупка компонентов у проверенных поставщиков;
- логистика и таможенное оформление;
- поверхностный монтаж и пайка;
- тестирование и отгрузка.
Этот вариант идеален для стартапов и компаний без собственного отдела закупок.
3.2. Давальческое сырьё (Consignment)
Вы самостоятельно приобретаете компоненты и отправляете их на наш склад. Мы выполняем только smd-монтаж и контроль. Это выгодно, если у вас есть эксклюзивные или труднодоступные детали.
3.3. Частичный комплекс (Partial Turnkey)
Комбинированный вариант: часть компонентов (например, корпусы, разъёмы) вы поставляете сами, а базовые элементы (резисторы, конденсаторы, ИС) закупаем мы. Так вы экономите время и деньги.
4. Технологический процесс печатной платы: как мы работаем
Наш технологический процесс печатной платы построен по стандартам IPC-A-610 (класс 2/3). Рассмотрим каждый этап подробно.
Этап 1. Подготовка данных и входной контроль
Мы принимаем файлы в форматах Gerber (RS-274X), ODB++, BOM (Excel/CSV/PDF) и центроид-данные (Pick & Place, XYRS). Инженеры проверяют:
- соответствие слоёв;
- наличие всех позиций в BOM;
- совместимость компонентов с платой.
Этап 2. Изготовление трафарета
Для нанесения паяльной пасты мы используем лазерные трафареты из нержавеющей стали. Толщина подбирается под шаг компонентов (от 0.1 мм для BGA до 0.2 мм для крупных деталей).
Этап 3. Нанесение паяльной пасты
Автоматическая паяльная паста наносится через трафарет. Контроль качества выполняется системой SPI (Soldering Paste Inspection), которая измеряет объём, высоту и площадь каждой капли.

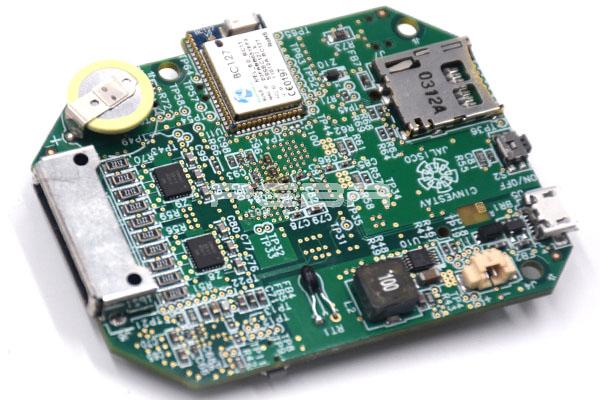

Этап 4. Поверхностный монтаж (SMT)
Поверхностный монтаж — ключевой этап. Наши автоматические линии оснащены высокоскоростными установками, способными ставить компоненты размером от 01005 (0.4×0.2 мм). Smd-монтаж выполняется с точностью до 0.01 мм.
Какие компоненты мы устанавливаем:
- пассивные элементы (резисторы, конденсаторы, индуктивности);
- диоды и транзисторы (SOT, SOD, MELF);
- микросхемы (QFP, QFN, SOP, SSOP);
- BGA с шагом от 0.25 мм.
Этап 5. Оплавление в печи
После расстановки компонентов платы проходят через азотную печь оплавления. Азотная среда предотвращает окисление и обеспечивает идеальную форму паяных соединений. Температурный профиль настраивается индивидуально под каждый тип платы.
Этап 6. Монтаж в сквозные отверстия (THT)
Если в проекте есть выводные компоненты (разъёмы, электролитические конденсаторы, трансформаторы), мы выполняем волновую пайку или ручную доработку.
Этап 7. Контроль качества
Мы проводим многоступенчатую проверку:
| Метод контроля | Что проверяем |
| AOI (автоматическая оптическая инспекция) | правильность позиционирования, полярность, отсутствие компонентов |
| Рентген | BGA, QFN, внутренние слои платы |
| FCT (функциональное тестирование) | работоспособность по вашей процедуре |
| Визуальный контроль | качество пайки, чистоту платы |
Этап 8. Упаковка и отгрузка
Готовые платы упаковываются в антистатические пакеты с вакуумированием. При необходимости мы наносим лаковое покрытие (conformal coating) для защиты от влаги.
5. Преимущества работы с нами как с магазином для печатных плат
Почему клиенты выбирают именно магазин для печатных плат PCBASHOP? Перечислим основные преимущества:
—Минимальный заказ — 1 плата. Мы не требуем покупать 100 штук для пробного запуска.
—Сроки от 8 до 48 часов для срочных прототипов.
—Работаем с любыми формами плат: прямоугольные, круглые, с вырезами.
—Принимаем компоненты в любых упаковках: ленты, трубки, поддоны, россыпь.
—Бесплатная инженерная проверка DFM перед запуском.
—Прозрачная система ценообразования — без скрытых наценок.
—Собственная служба закупки компонентов с 10-летним опытом.
6. Примеры продукции, которую мы собираем
Наши мощности позволяют выполнять сборка электроники для самых разных отраслей:
- промышленные контроллеры;
- медицинское оборудование;
- автомобильная электроника (ECU, видеорегистраторы);
- бытовая техника;
- платы частотных преобразователей;
- системы пожарной сигнализации;
- банковское оборудование;
- платы для телевизоров и дисплеев.
Мы работаем с платами любой сложности: от двухслойных до многослойных (до 28 слоёв).
7. Часто задаваемые вопросы (FAQ)
Вопрос 1. Какие файлы нужны для расчёта стоимости сборки печатных плат?
Ответ: Минимальный набор: Gerber-файлы (слои меди, маски, шёлкографии), BOM и центроид-данные (XYRS). Если у вас нет центроид-файла, мы можем создать его по вашему сборочному чертежу.
Вопрос 2. Можете ли вы прислать фото первой платы до запуска серии?
Ответ: Да. Просто укажите в BOM или в комментарии к заказу: «Пожалуйста, отправьте фото первой собранной платы для подтверждения». Это бесплатно.
Вопрос 3. Как вы проверяете подлинность компонентов?
Ответ: Мы закупаем компоненты только у авторизованных дистрибьюторов: Mouser, DigiKey, Arrow. или у проверенных китайских поставщиков с рейтингом не ниже 4.9. Каждая партия проходит входной контроль (IQC).
Вопрос 4. Вы собираете платы на заказных (не ваших) PCB?
Ответ: Да. Вы можете отправить нам готовые платы с другого завода. Мы проверим их геометрию, чистоту и отсутствие замыканий перед монтажом.
Вопрос 5. Какой стандарт качества гарантируется?
Ответ: IPC-A-610 класс 2 (промышленный) или класс 3 (высоконадёжный, для авиации и медицины). Вы выбираете класс при оформлении заказа.
Вопрос 6. Что такое DFM-отчёт и нужен ли он мне?
Ответ: DFM (Design for Manufacturing) — это анализ вашей платы на предмет ошибок проектирования: слишком узкие дорожки, отсутствие термобарьеров, несовместимость с оборудованием. Мы составляем DFM бесплатно перед запуском.
Вопрос 7. Как вы отправляете заказы за границу?
Ответ: Мы работаем с DHL, FedEx, UPS и EMS. Отправляем в Россию, Казахстан, Беларусь, Европу, США и другие страны. Возможна доставка «от двери до двери».
Вопрос 8. Что будет с лишними компонентами после сборки?
Ответ: Мы возвращаем все неиспользованные детали вместе с готовыми платами. Если вы хотите, мы можем хранить их на нашем складе для следующего заказа.
Вопрос 9. Вы делаете бессвинцовую (RoHS) сборку?
Ответ: Да. По умолчанию мы работаем с бессвинцовым припоем (SAC305). Если вам нужен свинцовый припой (например, для военных или космических применений), мы тоже можем это сделать — просто укажите в заказе.
Вопрос 10. Какие сроки сборки для партии 1000 плат?
Ответ: Для типовой платы с 200–300 компонентами срок составит 5–7 рабочих дней после готовности всех материалов. Точный расчёт мы даём в коммерческом предложении.
8. Заключение
Итак, сборка печатных плат — это сложный высокотехнологичный процесс, требующий профессионального оборудования, контроля качества и опыта. Мы, PCBASHOP, объединили всё это в одном месте.
Почему клиенты выбирают нас?
Мы работаем как магазин для печатных плат с понятным сервисом и прозрачными ценами.
Мы предлагаем печатные платы из Китая с доставкой в любую страну.
Мы выполняем поверхностный монтаж компонентов любого размера, включая BGA 0.25 мм.
Наш технологический процесс печатной платы соответствует мировым стандартам IPC.
Мы отвечаем за результат, потому что каждый этап сборка электроники контролируется лично.
Готовы приступить к работе?
Отправьте ваши Gerber-файлы, BOM и центроид-данные на наш email: servicepcbashop.com. Мы подготовим коммерческое предложение в течение 24 часов.
