Современная электронная техника предъявляет всё более высокие требования к функциональности, компактности и надёжности. Достигается это не только за счёт совершенствования интегральных компонентов и программного обеспечения, но и благодаря плотности компоновки радиодеталей на печатных платах. В погоне за миниатюризацией и производительностью отрасль закономерно пришла к доминированию технологии поверхностного монтажа. Как компания, специализирующаяся на производстве печатных плат и их сборке, мы в PCBSHOP на собственном опыте убедились в преимуществах этого метода. В этой статье мы подробно рассмотрим, что такое smd монтаж, каковы его этапы и почему он стал стандартом для современной электроники.
Что такое SMD-монтаж и его преимущества
Исторически предшественником технологии поверхностного монтажа было сквозное крепление деталей в отверстия печатной платы. При этом способе выводы компонентов вставлялись в просверленные отверстия и припаивались к медным дорожкам с обратной стороны платы. Такая технология была обусловлена тем, что компоненты выпускались преимущественно в металлических корпусах с относительно большим весом, что требовало высокой надёжности крепления. Сегодня этот метод используется всё реже, хотя полностью от него не отказались — он сохраняется в силовой электронике и для некоторых специфических компонентов.

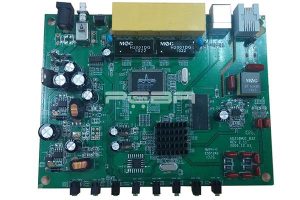

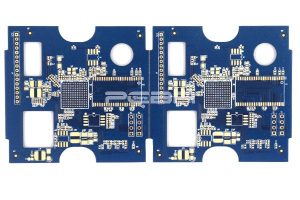

Суть же поверхностного монтажа smd кардинально иная: детали крепятся пайкой непосредственно к контактным площадкам на поверхности печатной платы, со стороны дорожек. Это стало возможным благодаря появлению нового класса компонентов — smd компонент, которые изначально разработаны для такого способа установки. Они имеют малые габариты и вес, а их выводы выполнены в виде миниатюрных контактов на корпусе либо в виде плоских контактных площадок.
Переход на печатные платы smd монтаж даёт производителям целый ряд неоспоримых преимуществ:
- Отсутствие необходимости сверления отверстий.Это сокращает количество технологических операций, упрощает производственный цикл и снижает себестоимость. Кроме того, исключается такой этап, как металлизация отверстий, что также положительно сказывается на конечной цене изделия.
- Эффективное использование площади.При использовании двух поверхностей печатной платы площадь для размещения деталей увеличивается в два раза. Это позволяет создавать более функциональные устройства в тех же габаритах или, наоборот, уменьшать размеры готовых изделий.
- Увеличенная плотность компоновки.Smd компонент могут устанавливаться с гораздо меньшим шагом, чем их DIP-аналоги. Это позволяет разместить на единице площади значительно больше элементов, что критично для современной высокоинтегрированной электроники.
- Улучшение электрических характеристик.Уменьшение длины выводов и площади контактов приводит к снижению паразитных ёмкостей и индуктивностей. Это положительно сказывается на работе высокочастотных цепей и снижает уровень помех.
- Возможность полной автоматизации.Процесс smd монтажа легко поддаётся автоматизации, что обеспечивает высокую повторяемость, исключает влияние человеческого фактора и значительно повышает производительность. Автоматизированный процесс проходит быстрее и в пересчёте на одно изделие обходится дешевле.
Однако стоит отметить, что не все электронные компоненты подходят для технологии smd монтажа. Некоторые элементы, особенно крупные трансформаторы, реле, конденсаторы большой ёмкости и разъёмы, по-прежнему выпускаются в корпусах, предназначенных для сквозного монтажа. Поэтому производители выпускают радиодетали в двух основных типах корпусов: DIP (для сквозного монтажа) и SMD (для поверхностного). На наших производственных линиях мы часто применяем комбинированный монтаж, когда на одной плате используются как SMD-компоненты, так и элементы с выводным монтажом. Для крепления особо крупных и тяжёлых деталей на платах с smd монтажом используются дополнительные элементы крепежа: болты, скобы, клипсы и термоклей.
Этапы автоматизированного SMD-монтажа
Технология пайки smd компонент включает в себя несколько строго последовательных этапов, каждый из которых критически важен для качества конечного изделия. На нашем производстве в PCBSHOP мы тщательно контролируем каждый из них.
Нанесение паяльной пасты. Этот этап является одним из самых ответственных. С помощью специализированного трафаретного принтера на заранее подготовленную плату, на контактные площадки, точечно наносится паяльная паста. Паста представляет собой пастообразную массу, состоящую из мелкодисперсного припоя и флюса. Толщина и форма наносимого слоя строго контролируются, чтобы обеспечить необходимое количество припоя для формирования качественного паяного соединения . Наши специалисты используют автоматические трафаретные принтеры, которые обеспечивают высокую точность нанесения даже для плат с самым мелким шагом выводов.
Установка компонентов. На этом этапе в дело вступают роботизированные автоматы (так называемые «пик-энд-плейс» машины). Они с высокой скоростью и точностью устанавливают smd компонент на нанесённую паяльную пасту. Компоненты временно фиксируются на плате благодаря вязким свойствам пасты — она достаточно липкая, чтобы удерживать детали до момента оплавления . Современные автоматы способны устанавливать до нескольких десятков тысяч компонентов в час, что делает монтаж smd компонент невероятно производительным.
Температурная обработка (оплавление). Плата с установленными компонентами отправляется в конвекционную или инфракрасную печь, где она проходит через строго контролируемый температурный профиль. Паяльная паста оплавляется, и припой, смачивая выводы компонентов и контактные площадки, образует надёжные паяные соединения. Важно отметить, что процесс оплавления должен проходить по заданному температурному графику, чтобы избежать перегрева компонентов, разрушения платы и образования дефектов пайки .
Очистка. После оплавления на плате могут оставаться следы флюса и другие загрязнения. Для удаления этих остатков используется специализированное оборудование — струйные или ультразвуковые моечные машины. Чистота платы не только улучшает её внешний вид, но и крайне важна для долговечности и надёжности устройства и надёжности устройства, так как остатки флюса могут вызвать коррозию или утечки тока.
Нанесение защитного покрытия. Завершающим этапом является нанесение защитного лака или компаунда. Это покрытие защищает плату от воздействия влаги, пыли и механических повреждений, что особенно важно для устройств, эксплуатируемых в сложных условиях.
На всех этапах обработки осуществляется компьютеризированный контроль. Автоматические оптические инспекторы (AOI) и рентгеновские системы проверяют корректность нанесения пасты, правильность установки компонентов и качество паяных соединений. Платы, на которых зафиксированы сбои процесса smd монтажа, отправляются в специальный отдел для анализа и принятия решения об их ремонте или утилизации. Такой подход позволяет своевременно выявлять возникновение ошибок и поддерживать стабильно высокое качество продукции.
Заключение
Современная технология smd монтажа обладает высокими качественными свойствами и является основой для производства подавляющего большинства электронных устройств. В нашей компании PCBSHOP мы уделяем большое внимание проработке процессов на всех этапах производства, поддерживаем тесное сотрудничество с ведущими производителями оборудования и материалов. Именно комплексный подход, сочетающий передовые технологии и профессионализм наших сотрудников, позволяет нам гарантировать высокое качество SMD-монтажа печатных плат и полностью отвечать самым строгим требованиям наших клиентов в сфере B2B.
FAQ
Вопрос: В чём главное отличие SMD-монтажа от DIP-монтажа?
Ответ: Главное отличие заключается в способе установки компонентов. DIP-компоненты (сквозной монтаж) требуют наличия отверстий в печатной плате, в которые вставляются выводы деталей и припаиваются с обратной стороны. Smd монтаж предполагает установку компонентов непосредственно на поверхность платы, на контактные площадки, без использования отверстий. Это позволяет значительно увеличить плотность монтажа и упростить автоматизацию .
Вопрос: Какие преимущества даёт использование SMD-технологии?
Ответ: Ключевые преимущества — это экономия места на плате (возможность двухстороннего монтажа), высокая плотность компоновки, улучшенные электрические характеристики (меньше паразитных связей), а также возможность полной автоматизации процесса, что снижает себестоимость и повышает надёжность сборки.
Вопрос: Все ли компоненты можно устанавливать по SMD-технологии?
Ответ: Нет. Крупногабаритные детали (трансформаторы, реле, силовые разъёмы, большие конденсаторы) чаще всего требуют сквозного монтажа из-за необходимости механического крепления. В таких случаях применяется комбинированный монтаж: SMD-компоненты припаиваются на поверхность, а крупные детали устанавливаются в отверстия.
Вопрос: Каковы основные этапы автоматизированного SMD-монтажа?
Ответ: Процесс включает четыре основных этапа: нанесение паяльной пасты на контактные площадки через трафарет; автоматическая установка smd компонент на пасту; оплавление припоя в печи для формирования паяных соединений; очистка платы от остатков флюса и, при необходимости, нанесение защитного покрытия .
Вопрос: Какой контроль качества применяется при SMD-монтаже?
Ответ: Контроль осуществляется на всех этапах. Используются автоматические оптические инспекторы (AOI) для проверки нанесения пасты и правильности установки компонентов. После пайки применяется рентгеновский контроль для проверки качества паяных соединений под корпусами компонентов (например, BGA). Это позволяет своевременно выявлять и исправлять ошибки.
