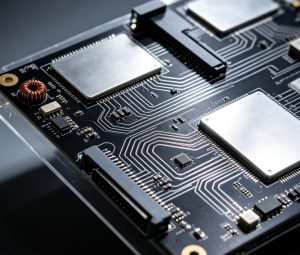

Когда готовая плата должна не просто выглядеть аккуратно, а стабильно выполнять свою функцию в приборе, одного визуального контроля недостаточно. Перед заказом важно заранее описать, что именно должна проверить фабрика, какие режимы включить в тест и какие данные считать приемлемым результатом. Такой подход снижает риск спорной приемки, лишних доработок и задержек перед серийной поставкой.
Какую задачу решает FCT

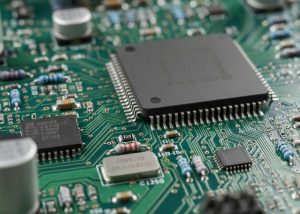

Функциональное тестирование PCBA отвечает на вопрос, работает ли собранный модуль как часть будущего устройства. Для закупщика это не абстрактная проверка качества, а практический фильтр перед отгрузкой: плата получает питание, проходит заданные режимы, реагирует на входные сигналы и показывает измеримые параметры на выходе.
На этапе сборка печатных плат уже может пройти визуальный осмотр, AOI, рентгеновский контроль скрытых соединений и функциональную проверку. Однако каждая из этих операций закрывает свой риск. AOI видит паяльную пасту, компоненты 0201, пропущенные элементы и полярность; рентген помогает при BGA, QFN и внутренних слоях; FCT проверяет поведение платы по вашему сценарию.
Почему нельзя заменить FCT одним AOI
Оптическая инспекция быстро находит заметные производственные дефекты, но она не подтверждает алгоритм работы изделия. Плата может иметь правильную посадку компонентов и всё равно не запускать нужный режим из-за ошибки прошивки, некорректного входного сигнала, неверной логики периферии или отсутствующего тестового стенда.
Именно поэтому функциональное тестирование PCBA нужно формулировать как отдельное задание, а не как общую просьбу «проверить качество». В таком сценарии PCBA SHOP полезен не только как исполнитель монтажа, но и как производственная площадка, которая принимает Gerber, BOM, центроидные файлы, дополнительные документы, изображения и тестовую процедуру до начала отсчета срока выполнения.
Какие входные данные нужны фабрике
Тестовая процедура становится рабочей только тогда, когда инженер на производстве может повторить её без догадок. Для PCBA-заказа обычно требуются Gerber-файлы, BOM, данные центров компонентов, а при сложной сборке также сборочный чертёж, инструкции, фотографии, прошивка, схема подключения и описание ожидаемой реакции платы.
Перед запуском проекта стоит подготовить минимум пять групп данных:
- электрические режимы: входное напряжение, допустимый ток, нагрузка, длительность включения;
- сигналы и интерфейсы: точки подключения, порядок обмена, скорость, допустимые уровни;
- измеряемые параметры: что считать нормой, предупреждением и браком;
- оснастка: нужен ли тестовый стенд, кабель, программатор, адаптер или эталонный модуль;
- форма отчёта: фото первой собранной платы, таблица результатов, серийный номер, отметка о повторной проверке.
Чем точнее эти данные переданы до производства, тем меньше фабрика будет останавливаться на уточнения. Для малой партии это экономит дни, а для серии защищает от накопления одинакового дефекта в десятках или сотнях изделий.
Что должно быть в критериях приемки
Критерии приемки должны быть измеримыми. Формулировка «плата должна работать нормально» слишком широкая: она не объясняет, какой ток потребления допустим, при каком напряжении нужно проводить проверку, какие световые, звуковые или цифровые реакции считаются правильными и сколько циклов нужно повторить.
| Элемент задания | Что указать | Зачем это нужно покупателю |
| Питание и нагрузка | Диапазон напряжения, ток, время работы | Исключает спор о перегрузке и реальном режиме изделия |
| Контрольные точки | Разъёмы, тест-пады, сигналы, интерфейсы | Помогает быстро подключить стенд без риска перепутать выводы |
| Допуск результата | Норма, пограничное значение, дефект | Делает приемку понятной для фабрики и заказчика |
| Отчётность | Фото, таблица, серийный номер, комментарий инженера | Упрощает разбор партии и повторный заказ |
Как совместить FCT с другими проверками
Надёжная схема проверки строится слоями. Сначала устраняются очевидные дефекты монтажа, затем проверяются скрытые соединения, после этого плата включается в функциональный режим. Такой порядок особенно важен для плотной компоновки, BGA-компонентов, QFN-корпусов и изделий, где ошибка пайки может проявиться только под нагрузкой.

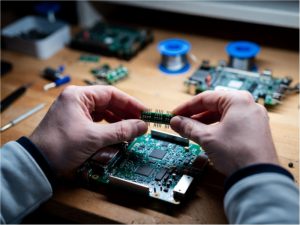

Для контроль печатных плат важно не смешивать методы в одну строку заказа. AOI отвечает за видимые ошибки, рентгеновский контроль помогает оценить BGA и скрытые зоны, а FCT подтверждает фактическую работу платы. Если в проекте есть дорогостоящие IC, BGA, QFP или разъёмы, полезно заранее обсудить запасные компоненты, потому что технологический запас снижает риск остановки сборки.
Когда нужен первый образец
Первый образец нужен, когда партия новая, схема изменилась или заказчик хочет увидеть результат до запуска остального объёма. В таком случае запрос на фотографию первой собранной платы лучше указать в BOM или направить при согласовании коммерческого предложения. Это не заменяет тест, но помогает быстро заметить очевидные проблемы с комплектацией, ориентацией компонентов и маркировкой.
Если изделие относится к более ответственным применениям, критерии IPC-A-610 класса 2 или 3 стоит согласовать до сборки. В материалах проекта PCBA SHOP указан стандарт IPC-A-610 Class 2/3, поэтому покупателю важно заранее понимать, какой уровень приемки соответствует назначению устройства.
Как запросить проверку без лишних затрат
Стоимость тестирования растёт не от самого слова FCT, а от неопределённости. Когда фабрика вынуждена разрабатывать стенд, угадывать рабочий сценарий или ждать прошивку после монтажа, проект теряет время. Когда же тестовая логика описана заранее, производство печатных плат и сборка идут по более предсказуемому маршруту.
Практичный запрос должен разделять обязательные и желательные проверки. Например, для прототипа можно ограничиться визуальным осмотром, AOI, фото первой платы и базовым включением. Для малой серии уже стоит добавить функциональное тестирование по ключевым режимам. Для регулярной партии лучше согласовать фиксированный протокол, чтобы результаты разных поставок можно было сравнивать между собой.
Практический итог для закупщика
Функциональное тестирование PCBA стоит планировать до размещения заказа, а не после появления первой проблемы. Покупателю нужно передать не только файлы для сборки, но и понятную проверочную логику: режимы, точки подключения, допустимые значения, оснастку и формат отчёта. Тогда фабрика проверяет не «вообще качество», а конкретную работоспособность будущего изделия.
Если вы готовите новую PCBA-партию, отправьте Gerber, BOM, центроидные данные и тестовую процедуру одним комплектом. PCBA SHOP сможет оценить, какие проверки применимы к вашему проекту, и согласовать производственный маршрут до запуска партии.
Часто задаваемые вопросы
Нужно ли FCT для каждого заказа PCBA?
FCT особенно полезен для новых изделий, ответственных модулей и партий, где отказ платы приведёт к дорогой разборке готового устройства. Для простых прототипов иногда достаточно базовой проверки включения, но это лучше согласовать заранее.
Можно ли провести функциональный тест без стенда заказчика?
Можно, если тест прост и фабрика понимает схему подключения. Для сложных модулей заказчику обычно нужно предоставить стенд, адаптер, прошивку, инструкцию или эталонный образец, иначе проверка будет слишком общей.
Чем FCT отличается от AOI?
AOI проверяет видимые дефекты монтажа: пасту, отсутствующие элементы, полярность и посадку мелких компонентов. FCT включает плату в рабочий режим и подтверждает, что она выполняет заданную функцию.
Когда нужен рентгеновский контроль?
Рентгеновский контроль нужен, когда важны скрытые паяные соединения, прежде всего BGA, QFN и зоны, которые невозможно оценить обычной оптикой. Он дополняет, но не заменяет функциональный тест.
Какие документы ускоряют старт срока изготовления?
Быстрее всего работа начинается, когда одновременно готовы Gerber, BOM, центроидные или XYRS-данные, сборочные инструкции, фотографии, прошивка и согласованная тестовая процедура. Неполный комплект почти всегда вызывает уточнения.
