Для силовой электроники выбор PCB начинается не с цвета маски и не с минимальной цены. Нужно заранее понять, куда уйдет тепло, какую механическую нагрузку выдержит плата и как материал будет вести себя в составе PCBA. Ошибка на этом этапе превращается в перегрев, нестабильность и переделку конструкции. Ниже разберем, когда достаточно FR-4, а когда разумнее рассматривать металлический сердечник.
Почему тепловой режим начинается с выбора основы
Материал платы задает не только жесткость, но и путь отвода тепла от компонентов. Для управляющей электроники часто достаточно жесткой основы, тогда как силовые узлы, источники питания и преобразователи требуют внимания к нагреву и расположению компонентов.
Если проект сразу передается на сборка печатных плат, материал основы нужно согласовать вместе с конструкцией платы, типом компонентов и способом монтажа. Тогда инженер оценивает не отдельную заготовку, а готовый узел, который должен стабильно работать после пайки и установки в корпус.
Для PCBA SHOP такая логика особенно важна в проектах, где на одной плате соседствуют силовые элементы, разъемы, контроллер и цепи управления. В линейке решений есть, например, PCBA платы питания частотного преобразователя мощностью 1500 Вт. Для подобных изделий вопрос теплоотвода нельзя оставлять на финальную стадию заказа.
FR-4 и металлический сердечник решают разные задачи
Когда практичен FR-4
Печатная плата FR-4 остается рациональным выбором для большинства жестких плат, если тепловая нагрузка распределена умеренно и корпус предусматривает рабочий путь охлаждения. Стекловолоконная основа дает жесткость и толщину, а знакомая технология упрощает согласование размеров, отверстий, слоев и монтажа.
При выборе FR-4 важно не ограничиваться названием материала. В техническом задании следует зафиксировать толщину платы, рабочие зоны под силовые компоненты, расположение крепежа и способ контакта с корпусом или радиатором. Даже хорошая основа не компенсирует тесную компоновку и отсутствие понятного теплового сценария.
Когда стоит рассматривать металлическую основу

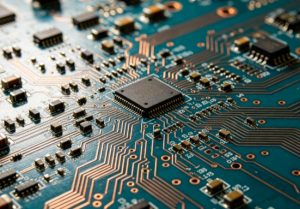

Металлический сердечник рассматривают, когда тепло от мощных компонентов нужно быстрее передать к конструктивным элементам охлаждения. В таких проектах алюминиевые печатные платы или платы с медной основой могут стать частью общей тепловой схемы: металл помогает рассеивать тепло и защищать чувствительные компоненты от чрезмерного нагрева.
Это не означает, что алюминий автоматически лучше FR-4 для любого изделия. Металлическая основа оправдана только тогда, когда ее тепловое преимущество действительно используется конструкцией. Если в корпусе нет контакта с радиатором, нет воздушного потока или силовые элементы расположены далеко от теплопроводящего пути, одна замена материала не решит проблему.
| Критерий | FR-4 | Металлический сердечник |
| Основная роль | Жесткость, изоляция и привычная технологичность | Передача и рассеивание тепла через металлический слой |
| Типичный сценарий | Управляющие платы и умеренная тепловая нагрузка | Силовые узлы, источники питания и горячие компоненты |
| Что проверить | Толщину, компоновку, крепление и охлаждение корпуса | Контакт с радиатором, изоляцию слоев и способ отвода тепла |
| Риск неправильного выбора | Локальный перегрев при плотной компоновке | Лишняя стоимость и сложность без реального теплового эффекта |
Как связать материал с конкретным силовым узлом
Материал основы нужно выбирать по самому нагруженному участку, а не по среднему виду всей платы. Основание печатной платы для платы питания или преобразователя оценивают вместе с компонентами, медными зонами и возможностью передачи тепла в корпус.

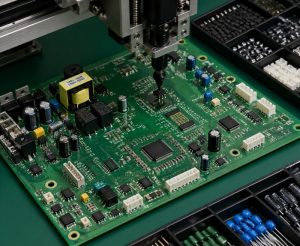

При заказе печатная плата силовая должна рассматриваться как часть электрической и механической системы. В запросе полезно указать назначение узла, мощность, предполагаемый режим работы, способ охлаждения и места, где плата должна контактировать с корпусом или радиатором.
Для проекта уровня источника питания частотного преобразователя 1500 Вт это означает отдельную проверку силовых компонентов, участков повышенного тока и зон, где нагрев может повлиять на соседние элементы. Отдельно оценивают печатную плату источника питания и печатную плату преобразователя: так легче отличить реальную потребность в металле от ситуации, в которой достаточно качественно спроектированного FR-4.
Перед расчетом PCBA заказчику стоит подготовить короткий перечень исходных данных:
- назначение платы и наиболее нагруженные силовые компоненты;
- мощность, рабочий режим и предполагаемая продолжительность нагрузки;
- способ охлаждения: корпус, радиатор, воздушный поток или комбинированная схема;
- требуемая толщина, габариты, отверстия и места крепления;
- ограничения по изоляции, монтажу и дальнейшей установке в изделие.
Что проверить в техническом задании до запуска
Тепловая схема должна быть описана словами и файлами
Одной фразы «нужна плата для высокой мощности» недостаточно для точного расчета. В Gerber, сборочном чертеже и примечаниях должны совпадать контуры платы, медные зоны, отверстия и посадочные места. Если предусмотрен контакт с радиатором или корпусом, это нужно показать как требование, а не оставлять в переписке без привязки к файлу.
Согласованная документация снижает риск того, что выбранный материал окажется несовместимым с монтажом. Для PCBA нужны Gerber-файлы, XYRS или другой файл координат и BOM. Силовые позиции, нестандартные корпуса и требования к охлаждению лучше выделить отдельно, чтобы они не потерялись среди стандартных компонентов.
Монтаж и контроль влияют на итоговый результат
Основа платы работает только вместе с корректной сборкой. Для разных проектов могут применяться SMT, THT или их сочетание, а итоговая проверка может включать визуальный контроль, AOI, рентгеновский контроль и функциональный тест. Набор проверок следует подбирать по конструкции платы, а не добавлять формально после завершения производства.
Для силовых изделий особенно полезно заранее согласовать, какие зоны требуют визуальной проверки, какие соединения критичны для электрической функции и какие параметры должны быть подтверждены на готовой PCBA. Это превращает выбор материала в проверяемое инженерное решение, а не в предположение по каталожному описанию.
Как оформить запрос в PCBA SHOP
Хороший запрос должен позволить инженеру сопоставить материал, силовую нагрузку и процесс без серии догадок. К Gerber, XYRS и BOM добавьте применение, мощность, режим работы, ограничения корпуса и способ охлаждения. Если есть несколько вариантов основы, обозначьте их для сравнения, а не как уже принятое решение.
PCBA SHOP предоставляет сборку жестких, гибких и металлических плат, а также работает с малыми и крупными сериями. При обнаружении вопросов, связанных с конструкцией или изготовлением, инженерная команда может подготовить DFM-отчет. Для заказчика это удобная точка, чтобы проверить применимость основы до запуска партии, а не искать причину перегрева после поставки.
Практический вывод перед заказом
FR-4 подходит, когда тепловой режим контролируется компоновкой, медью и конструкцией корпуса. Металлический сердечник имеет смысл, когда его способность передавать тепло встроена в реальную конструкцию изделия. Поэтому решение нужно принимать по силовому узлу, мощности, режиму работы и способу охлаждения, а не по одному слову «алюминий» в спецификации.
Перед отправкой запроса зафиксируйте материал как часть общей производственной задачи и приложите согласованные Gerber, XYRS и BOM. Такой пакет дает инженеру возможность проверить не только изготовление платы, но и то, как выбранная основа будет работать в составе PCBA.
Часто задаваемые вопросы
Всегда ли алюминиевая PCB лучше FR-4?
Нет. Алюминиевая или другая металлическая основа оправдана, когда конструкция действительно использует ее тепловой путь. Для управляющих плат с умеренным нагревом FR-4 часто остается более рациональным вариантом.
Подходит ли FR-4 для платы источника питания?
Подходит, если тепловая нагрузка, компоновка, медные зоны и охлаждение корпуса находятся в допустимом для проекта режиме. Для мощных узлов решение следует подтвердить расчетом и конструктивными ограничениями.
Какие данные нужны для выбора основы PCB?
Нужны назначение платы, мощность, рабочий режим, силовые компоненты, габариты, толщина, способ охлаждения, крепление и производственные файлы. Чем точнее описан тепловой путь, тем меньше неопределенности в предложении фабрики.
Можно ли заменить материал после подготовки Gerber?
Иногда можно, но замена может повлиять на толщину, отверстия, монтаж, теплоотвод и механическое крепление. Поэтому альтернативу лучше согласовать до запуска производства и обновить связанные файлы.
Как проверить, что выбранная основа подходит для серийной PCBA?
Перед серией проверьте совместимость материала с SMT или THT, посадочными местами, корпусом, охлаждением и выбранными методами контроля. Для нового изделия разумно начать с прототипов и зафиксировать критерии приемки до расчета партии.
