Стабильный SMT-монтаж определяется не скоростью установки компонентов, а управляемостью всей линии — от проверки файлов до функционального теста. Для заказчика это означает понятные контрольные точки, прослеживаемость отклонений и меньше риска получить партию со скрытыми дефектами пайки. Команда PCBA Shop предлагает системный подход к контролю качества на каждом этапе — от файлов до финальных испытаний. Ниже разобран практический процесс, по которому стоит оценивать подрядчика по PCBA.
Место SMT в процессе сборки

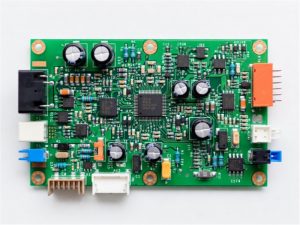

Для закупщика печатные платы из Китая становятся готовым электронным узлом только после монтажа компонентов и проверки. Поверхностный монтаж размещает SMD-компоненты непосредственно на контактных площадках, тогда как выводной монтаж THT использует отверстия. Мы выполняем SMT, THT и смешанную сборку на одной или двух сторонах жестких, гибких и жестко-гибких плат.
Что выбрать: SMT, THT или смешанный вариант
Выбор технологии зависит от корпусов компонентов, механической нагрузки и конструкции изделия. SMD-монтаж удобен для плотной компоновки и автоматизированного размещения, а THT применяется там, где проект предусматривает выводные детали. Смешанный монтаж печатных плат требует отдельного маршрута пайки и контроля, поэтому его нужно обозначить еще в запросе на расчет.
| Вариант | Когда применяют | Что проверить у подрядчика |
| SMT | SMD-компоненты, плотная компоновка, автоматическая установка | Трафарет, SPI, точность установки, профиль оплавления, AOI |
| THT | Выводные компоненты и предусмотренные конструкцией отверстия | Формовка выводов, пайка, визуальный контроль |
| Смешанный | Одновременное применение SMD и выводных деталей | Последовательность операций и отдельные критерии приемки |
Какие данные запускают производство
Корректная сборка начинается с согласованного комплекта данных. Для расчета и подготовки линии нужны Gerber-файлы, BOM и координатный файл Pick-and-Place/XYRS; сборочный чертеж, инструкции и фотографии уменьшают неоднозначность. Если в BOM отсутствуют MPN, допустимые замены или полярность, поверхностный монтаж нельзя надежно подготовить только по изображению платы.
Технологичность конструкции проверяется до запуска партии. При обнаружении проблем в проекте или изготовлении платы мы оформляем DFM-отчет, чтобы заказчик согласовал изменение до того, как дефект повторится на всей панели. В заявке выражение «технологический процесс печатной платы» следует раскрывать: отдельно описать изготовление PCB, SMD-монтаж, THT и требуемые испытания.
Как проходит SMD-монтаж
Нанесение паяльной пасты и SPI
Первый критический этап — печать паяльной пасты через лазерно вырезанный трафарет из нержавеющей стали. Геометрия апертур должна соответствовать площадкам и корпусам, иначе избыток или недостаток пасты повлияет на пайку. SPI проверяет нанесение до установки компонентов, поэтому отклонение можно остановить раньше, чем оно перейдет в массовый дефект.
Установка компонентов и оплавление
Следующий этап — автоматическая установка по координатному файлу и оплавление в печи. Наши возможности включают пассивные компоненты 01005 размером 0,4 x 0,2 мм, BGA и другие компоненты с шагом до 0,25 мм. Эти параметры необходимо подтверждать применительно к конкретной плате, потому что плотность, панелизация и сочетание корпусов определяют реальную сложность SMD-монтажа.
Панелизация обеспечивает стабильную подачу платы через оборудование. Платы меньше 50 x 50 мм и изделия непрямоугольной формы требуют объединения в панель; при малом расстоянии от края до меди нужны технологические поля на длинных параллельных сторонах. Грамотный монтаж печатных плат учитывает эти ограничения еще до изготовления трафарета.
Контроль качества на SMT-линии
Результат процесса подтверждается сочетанием проверок, а не одной финальной инспекцией. Наша сборка печатных плат предусматривает визуальный контроль, AOI, рентгеновскую проверку и функциональное тестирование по процедуре заказчика. Конкретный маршрут контроля закрепляют до запуска, чтобы критерии приемки совпадали с назначением изделия и классом IPC-A-610 Class 2 или 3.
AOI, X-Ray и FCT решают разные задачи
AOI выявляет отсутствующие компоненты, ошибки полярности и видимые отклонения пайки, но не заменяет рентген для скрытых соединений. X-Ray применяют для BGA и QFN, где качество контакта нельзя оценить сверху. FCT, в свою очередь, проверяет функции и рабочие характеристики по предоставленной заказчиком процедуре, поэтому тестовое задание нужно передать вместе с производственными файлами.
Что согласовать до заказа
Заказчик снижает риск, когда передает не только файлы, но и измеримые критерии приемки. Перед тем как запускать поверхностный монтаж или смешанный процесс, полезно закрепить следующие пункты:
- версию Gerber, BOM, XYRS и сборочного чертежа, а также правила замены компонентов;
- тип припоя — бессвинцовый RoHS или свинцовый по отдельному требованию;
- необходимость первого образца, фотографий первой собранной платы и порядок подтверждения;
- перечень AOI, X-Ray и FCT, критерии приемки и формат отчета;
- панелизацию, технологические поля, маркировку и возврат неиспользованных компонентов.
Как сравнивать предложения поставщиков
Сравнение цен имеет смысл только при одинаковом объеме работ. В PCBA Shop мы готовим прозрачные коммерческие предложения с разделением всех этапов, чтобы вы видели, за что платите. В коммерческом предложении нужно разделить изготовление PCB, закупку компонентов, трафарет, сборочные операции и тестирование. Печатные платы из Китая могут поставляться по схеме «под ключ», с материалами заказчика или по комбинированной модели; каждая схема по-разному распределяет ответственность за комплектность и замену деталей.
Срок выполнения также отсчитывается от готовности входных данных и компонентов, а не только от даты запроса. Для SMD-монтажа важно подтвердить наличие всех позиций, пригодность упаковки и достаточный технологический запас. Если заказчик поставляет компоненты сам, каждую коробку или пакет следует связать со строкой BOM, MPN/CPN и количеством.
Минимальная партия может начинаться с одной платы, однако для прототипирования мы рекомендуем не менее пяти образцов для анализа и тестирования. Такой подход дает возможность подтвердить сборку печатных плат, функцию и повторяемость до масштабирования. Для BGA отдельно согласовывают X-Ray и конструкцию переходных отверстий под зоной пайки.
Как подготовить запрос на расчет
Точный запрос должен описывать изделие, объем партии, модель снабжения, тип припоя, контроль и ожидаемый срок. Передайте Gerber, BOM, XYRS, сборочный чертеж и тестовую процедуру, а затем попросите подтвердить каждый этап, который включает технологический процесс печатной платы. Мы проверим комплектность данных, обозначим DFM-вопросы и подготовим коммерческое предложение без переноса неподтвержденных параметров между проектами. Это стандарт работы PCBA Shop для каждого заказа.
Часто задаваемые вопросы
Чем SMD-монтаж отличается от поверхностного монтажа?
В закупочной практике термины часто используют как синонимы: SMD обозначает компоненты для установки на поверхность, а SMT — саму технологию. При заказе лучше перечислить корпуса и стороны платы, чтобы подрядчик точно понял объем SMD-монтажа.
Какие файлы обязательны для расчета PCBA?
Для расчета нужны Gerber, BOM и координатный файл Pick-and-Place/XYRS. Сборочный чертеж, инструкции, фотографии и тестовая процедура помогают исключить неоднозначность и уточнить монтаж печатных плат до запуска.
Когда для платы нужен X-Ray?
Рентгеновская проверка нужна прежде всего для BGA и QFN со скрытыми паяными соединениями. Необходимость и объем контроля следует закрепить в заявке до того, как начнется сборка печатных плат.
Можно ли заказать одну плату для прототипа?
Минимальный заказ может составлять одну единицу, но для анализа и тестирования практичнее заказать не менее пяти прототипов. Печатные платы из Китая следует сравнивать по полному маршруту контроля, а не только по цене одной позиции.
Что влияет на срок SMT-производства?
Срок зависит от готовности PCB, компонентов и всех файлов, а также от панелизации и объема тестирования. Если технологический процесс печатной платы включает смешанный монтаж, X-Ray или FCT, эти операции нужно заранее включить в маршрут и график.
