В современном мире электроники выбор правильного метода монтажа печатных плат является критическим фактором, определяющим не только функциональность, но и себестоимость, габариты и надёжность готового изделия. Как компания, специализирующаяся на сборке печатных плат, PCBA SHOP ежедневно сталкивается с вопросами выбора оптимальной технологии для каждого конкретного проекта. В этой статье мы проведём детальное сравнение трёх основных технологий монтажа — SMD, DIP и BGA — и поможем вам понять, какой метод подходит именно для вашей задачи.
Основные технологии монтажа: обзор и классификация
Технологический процесс сборки печатной платы включает несколько ключевых этапов, и выбор метода монтажа элементов — один из самых важных. На сегодняшний день в промышленности используются три основных подхода: поверхностный монтаж (SMD), выводной монтаж (DIP/THT) и монтаж компонентов в корпусах BGA. Каждый из этих методов имеет свою историю, область применения и набор технологических особенностей.

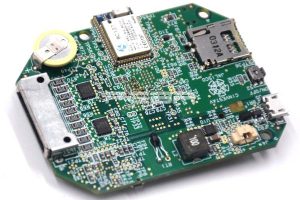

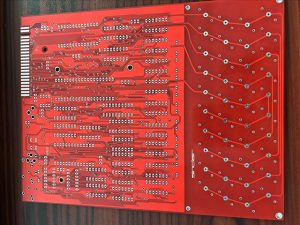

Поверхностный монтаж (SMD): технология современности
Когда мы в PCBA SHOP говорим о современном производстве, поверхностный монтаж занимает центральное место в наших технологических процессах. Доля SMD-компонентов в общем количестве элементов на плате в большинстве случаев составляет 70–80%, и этот показатель продолжает расти. Почему так происходит? Ответ кроется в многочисленных преимуществах этого метода.
Преимущества SMD-монтажа
Первое и самое очевидное преимущество — это значительное уменьшение габаритов и веса готового изделия. SMD-компоненты в разы меньше своих выводных аналогов, а возможность использования обеих сторон платы позволяет создавать невероятно компактные устройства. Для бизнеса это означает возможность вместить больше функциональности в меньший объём, что напрямую влияет на конкурентоспособность продукта.
Вторым важным фактором является технологичность процесса. Сборка печатных плат с использованием SMD-компонентов отлично поддаётся автоматизации. Мы используем современные автоматические линии, которые позволяют устанавливать тысячи компонентов в час с высокой точностью. Групповая пайка всех элементов одновременно в печи значительно ускоряет производственный цикл.
Третье преимущество — отсутствие необходимости сверлить и металлизировать отверстия, что упрощает технологический процесс и снижает себестоимость производства. Кроме того, не требуется постмонтажная обработка — обрезка выводов, которая необходима при DIP-монтаже.
Недостатки и ограничения
Однако было бы несправедливо говорить только о преимуществах. SMD-монтаж имеет и свои ограничения. Во-первых, он требует дорогостоящего полуавтоматического и автоматического оборудования: трафаретных принтеров для нанесения паяльной пасты, автоматов установки компонентов с системой машинного зрения, способных распознавать положение компонента и ориентировать его с точностью до микрона, а также печей для оплавления припоя с точным контролем температурного профиля, а также контрольного оборудования — автоматических оптических инспекторов (AOI) и рентгеновских систем (X-Ray).
Во-вторых, процесс требует высокой квалификации инженеров и технологов. Необходим точный учёт электротермических характеристик компонентов, чтобы избежать перегрева при пайке. Использование SMD предполагает применение компонентов исключительно высокого качества, что также влияет на стоимость.
Наконец, при экстремальных механических нагрузках или в условиях сильной вибрации SMD-монтаж может уступать по надёжности выводному, где соединение механически более прочное.
Выводной монтаж (DIP/THT): проверенная временем классика
Несмотря на бурное развитие SMD-технологий, выводной монтаж не теряет своей актуальности. В некоторых сегментах он остаётся незаменимым и продолжает составлять 20-30% от общего объёма компонентов на плате. В PCBA SHOP мы рассматриваем DIP-монтаж как важный инструмент в нашем арсенале, особенно для определённых типов продукции.
Достоинства DIP-технологии
Главное преимущество выводного монтажа — надёжность. Припой контактов в металлизированных отверстиях создаёт механически прочное соединение, которое выдерживает значительные нагрузки. Именно поэтому DIP-компоненты до сих пор используются в блоках питания, панелях управления, оборудовании для энергетики и других критически важных устройствах.
Вторым важным аспектом является возможность пайки выводов к внутренним слоям многослойной платы. Это даёт дополнительные возможности при проектировании сложных многослойных конструкций. К тому же DIP-монтаж позволяет использовать компоненты среднего качества, а риск перегрева и повреждения элементов при пайке значительно ниже, чем при SMD.
Стоит отметить, что теоретическая база по DIP-монтажу сформирована исчерпывающим образом, разработано функциональное оборудование, а процесс хорошо изучен. Это делает технологию хорошо изученной и прогнозируемой.
Недостатки и ограничения
Однако у DIP-монтажа есть серьёзные недостатки. Во-первых, это большие габариты и вес каждого элемента. Во-вторых, необходимость сверления и металлизации отверстий усложняет и удорожает производство. В-третьих, требуется постмонтажная обработка — обрезка выводов.
Монтаж элементов выводным способом преимущественно выполняется вручную. Оператор с паяльником припаивает каждый контакт, что занимает много времени и делает процесс дорогим и медленным. Это ограничивает применение DIP при крупносерийном производстве.
Кроме того, прохождение выводов через плату может замедлять передачу сверхскоростных сигналов из-за паразитных ёмкостей и индуктивностей, что критично для высокочастотных устройств.
BGA-монтаж: максимальная плотность и сложность
BGA (Ball Grid Array) — это особая категория поверхностного монтажа, которую стоит рассмотреть отдельно. BGA-компоненты представляют собой корпуса, на нижней стороне которых шарики припоя расположены в виде матрицы (сетки). Такая конструкция обеспечивает максимальную плотность выводов, что позволяет создавать сверхсложные микросхемы с огромным количеством контактов.
Преимущества BGA
Главное преимущество BGA — это возможность разместить сотни выводов на небольшой площади. Это делает BGA-корпуса незаменимыми для процессоров, чипсетов, контроллеров памяти и других сложных компонентов. Кроме того, шарики припоя обладают определённой упругостью, что компенсирует тепловое расширение и повышает надёжность соединения при циклических температурных нагрузках.
BGA-компоненты обеспечивают наилучшие электрические характеристики за счёт коротких путей сигнала и малой индуктивности выводов. Это особенно важно для высокоскоростных интерфейсов и высокочастотных схем.
Сложности и требования
Однако BGA-монтаж — это наиболее сложный и требовательный вид сборки. Он требует высокоточного оборудования: трафаретных принтеров с исключительной точностью дозирования паяльной пасты, автоматов установки компонентов с системами машинного зрения, способных распознавать положение компонента и ориентировать его с точностью до микрона, а также reflow-печей с точным контролем температурного профиля.
Особая сложность связана с контролем качества. Поскольку выводы BGA-компонента находятся под корпусом и не видны невооружённым глазом, необходим рентгеновский контроль (X-Ray) для проверки качества пайки. Ремонт и замена BGA-компонентов также требуют специального оборудования — BGA-станций для демонтажа и повторного монтажа.
Для сборки электронных плат с использованием BGA необходим высокий уровень оснащения производства. Далеко не каждое производство электроники может похвастаться наличием всего необходимого спектра оборудования для работы с BGA.
Смешанный монтаж: гибридный подход
В реальной практике сборка печатных плат часто представляет собой комбинацию различных методов. Смешанный монтаж может включать установку как SMD-, так и THT-компонентов на одной плате. Это позволяет сочетать преимущества разных технологий.
Существует несколько вариантов смешанного монтажа. При одном из них THT-компоненты располагаются на верхней стороне платы, а SMD — на нижней. При другом — и SMD-, и THT-компоненты устанавливаются на верхней стороне, а на нижней — только SMD. Самый сложный вариант включает все типы компонентов на обеих сторонах платы.
Смешанный монтаж требует сложной организации технологического процесса, но позволяет собрать печатную плату оптимальным способом, используя сильные стороны каждой технологии.
Как выбрать правильную технологию для вашего проекта
Какой тип монтажа печатных плат выбрать? Ответ на этот вопрос зависит от множества факторов. В PCBA SHOP мы помогаем нашим клиентам сделать оптимальный выбор на основе анализа их требований.
Вот основные критерии выбора:
- Функциональное назначение устройства: для блоков питания и силовой электроники часто предпочтительнее DIP-компоненты. Для сложных высокочастотных устройств — SMD и BGA.
- Требования к габаритам: если продукт должен быть компактным — выбор однозначно в пользу SMD.
- Условия эксплуатации: при высоких вибрационных нагрузках выводной монтаж может оказаться надёжнее.
- Серийность производства: для массового производства предпочтителен SMD-монтаж благодаря автоматизации. Для мелкосерийного производства или прототипов DIP может быть экономически целесообразнее.
- Наличие компонентов: некоторые компоненты доступны только в определённых корпусах. Если нужен конкретный микроконтроллер или специализированная микросхема, выбор технологии может определяться доступностью компонента в определённом корпусе.
Технологии монтажа в PCBA SHOP
В PCBA SHOP мы предлагаем полный комплекс услуг по сборке электронных плат, включая все рассмотренные технологии. Наше производство оснащено современным оборудованием, позволяющим выполнять SMD-монтаж любой сложности, включая BGA-компоненты с мельчайшим шагом выводов.
Мы имеем многолетний опыт работы с печатными платами из Китая, где сосредоточена значительная часть мирового производства электроники. Наши специалисты хорошо знакомы со спецификой технологического процесса сборки печатной платы и особенностями монтажа различных типов компонентов.
Одним из ключевых преимуществ работы с нами является возможность полного цикла производства — от разработки и проектирования до тестирования и отгрузки готовой продукции. Мы предлагаем не просто сборку печатных плат, а комплексное решение, учитывающее все особенности вашего проекта.
Заключение
В современной электронике нет однозначного ответа на вопрос, какой тип монтажа лучше. Каждая технология имеет свою нишу, свои преимущества и ограничения. SMD-монтаж является доминирующей технологией в большинстве сегментов благодаря компактности и технологичности. DIP-монтаж сохраняет позиции там, где требуется максимальная надёжность и механическая прочность. BGA-монтаж — это выбор для сложнейших компонентов с максимальной плотностью выводов.
В PCBA SHOP мы рекомендуем нашим клиентам подход, основанный на анализе конкретной задачи. Правильный выбор технологии монтажа печатных плат — это залог успешного производства и долгой и надёжной работы вашего устройства.
