Небольшая или нестандартная печатная плата часто теряет производственную эффективность не из-за схемы, а из-за неудобной подачи на линию. Грамотно спроектированная панель уменьшает ручные операции, помогает стабильно наносить пасту и упрощает контроль всей партии. Ниже разберем, как подготовить панелизацию так, чтобы она поддерживала реальный маршрут PCBA, а не создавала новые риски.
Когда отдельная плата становится неудобной для линии

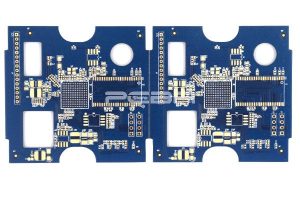

Для плат меньше 50 x 50 мм, а также для круглых и произвольных форм массив обычно становится практичным решением: он помогает вести заготовку как стабильную производственную единицу и сохранять одинаковое положение компонентов от платы к плате.
Панель не должна рассматриваться только как способ разместить больше плат на одном листе. Ее задача — согласовать геометрию изделия с трафаретом, конвейером, опорой и последующим разделением. Поэтому решение принимают вместе с производителем еще до изготовления PCB и оснастки, когда изменения не ведут к переделке готовой партии.
Какие элементы панели влияют на результат
Габарит и направление подачи
Размер массива определяет, насколько предсказуемо плата проходит через оборудование. При одинаковой ориентации изделий проще настроить трафарет, программу установки и контрольные точки. Важно заранее отметить верхнюю и нижнюю стороны панели, положение технологических меток и места, где оператор сможет безопасно разделить готовые платы.

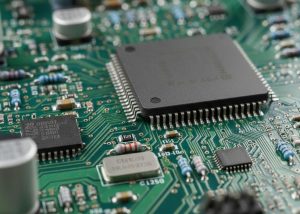

Разделительные полосы и технологические поля
Если расстояние от края платы до медных проводников меньше 3,5 мм, или если изделие по другой причине объединяется в панель, проекту могут потребоваться съемные направляющие на двух длинных параллельных сторонах. Они дают оборудованию участок для обработки и защищают рабочую область от контакта с зажимами. При этом направляющие должны отделяться без сколов, деформации и повреждения медных элементов.
| Ситуация проекта | Решение по панели | Что проверяет закупщик |
| PCB меньше 50 x 50 мм | Объединить платы в массив | Количество плат, направление подачи, технологические поля |
| Форма платы круглая или сложная | Добавить разделительные элементы | Отделение без повреждения контура и меди |
| Зазор от края до меди менее 3,5 мм | Предусмотреть съемные направляющие | Обработка на оборудовании и доступ к краям |
| Плотный монтаж на нескольких платах | Согласовать единую панель | Трафарет, паста, ориентация и маршрут контроля |
Как панелизация меняет производственную эффективность
Эффект панелизации проявляется в нескольких операциях одновременно. Одна стабильная заготовка сокращает число повторных загрузок, помогает поддерживать одинаковое положение плат под трафаретом и делает автоматическую установку более последовательной. В серийной работе это снижает долю ручного выравнивания и облегчает сравнение результатов AOI между изделиями одной панели.
Для маленьких плат выигрыш обычно заметен уже на этапе подачи. Оборудованию проще работать с жестким массивом, чем с несколькими легкими деталями, которые могут смещаться, поворачиваться или выпадать из зоны поддержки. Однако увеличение числа плат в панели не всегда ускоряет цикл: слишком сложная геометрия может затруднить трафарет, разделение и финальную проверку.
Поэтому эффективность нужно оценивать по всему маршруту, а не только по количеству изделий на листе. Хорошая панель сокращает повторные настройки и сохраняет доступ к контрольным точкам; плохая панель переносит экономию на один этап и возвращает ее в виде ручной доработки, брака или сложного отделения.
Что проверить до передачи файлов в производство
Панелизация должна быть зафиксирована в согласованном комплекте данных. Для запуска сборки требуются Gerber-файлы, BOM и файл центроидов, а сборочный чертеж, фотографии и инструкции помогают убрать неоднозначность. Если панель отличается от отдельной платы, в файлах нужно ясно показать массив, технологические поля, точки разделения и ориентацию.
Внутренняя проверка перед отправкой помогает избежать дорогих исправлений. Сверьте, что количество плат в массиве соответствует расчету партии, а позиционные обозначения и координаты не потеряли привязку после копирования. Отдельно проверьте, что медь, паяльная маска, маркировка и монтажные зоны не попали в участок будущего разделения.
- размер одной платы и общий размер панели с учетом направляющих;
- зазор между соседними платами, линию разделения и способ депанелизации;
- технологические поля, fiducial-метки и безопасные зоны для зажимов;
- направление подачи, верхнюю и нижнюю стороны, точки поддержки;
- соответствие Gerber, BOM, XY-данных и сборочного чертежа одной ревизии.
Панелизация в связке с контролем качества
Панель должна поддерживать контроль, а не только ускорять установку. В PCBA SHOP маршрут может включать SPI, AOI, рентгеновскую проверку и FCT в зависимости от изделия и согласованных критериев. Для BGA скрытые соединения проверяют рентгеном, а для видимых дефектов размещения и пайки важны автоматическая оптическая инспекция и понятные контрольные точки.
До запуска партии согласуйте, как будут идентифицироваться отдельные платы внутри массива. Маркировка, номер панели и порядок отделения должны позволять связать обнаруженное отклонение с конкретной позицией. Это особенно важно при первой статье, когда заказчик подтверждает геометрию панели, качество пайки и возможность безопасно получить отдельные изделия.
Как оценить решение поставщика
При выборе исполнителя важно проверить не красивую схему панели, а способность провести ее через полный маршрут. Запросите объяснение по направлению подачи, опоре, трафарету, способу разделения и контролю. Если подрядчик предлагает только готовый массив без комментариев к рискам, закупщику будет трудно понять, где именно возникнет дополнительная ручная операция.
Полезно сравнить предложения по одинаковому набору данных: размеру панели, количеству плат, материалу PCB, типу монтажа, объему тестирования и требуемым фотографиям первой сборки. Заказывая печатные платы из Китая, уточните, входит ли подготовка панельных файлов в производство PCB или ее нужно согласовывать отдельно с отделом сборки.
Если требуется смешанный SMT и THT-маршрут, заранее укажите места вывода, ручные операции и момент разделения панели. Для серийной партии также важно определить, возвращаются ли неиспользованные компоненты и как маркируются панели при упаковке. Эти детали не заменяют инженерную проверку, но делают коммерческое предложение сопоставимым.
Практический порядок подготовки запроса
Хороший запрос начинается с описания изделия и заканчивается измеримыми критериями приемки. Передайте Gerber, BOM, XY-данные, сборочный чертеж и актуальную ревизию панели, затем отдельно укажите объем партии, желаемый срок и необходимость образцов. Для технологических вопросов, связанных с трафаретом, направляющими и депанелизацией, оставьте место для согласования до запуска.
В ходе проверки PCBA SHOP может подготовить DFM-комментарии, если панель, зазор или форма платы создают риск для оборудования. Заказчик получает возможность изменить решение до изготовления оснастки, а не после появления повторяющегося дефекта. Такой подход связывает технологический процесс печатной платы с конкретной геометрией изделия и реальным способом его обработки.
Практический итог прост: панель должна одновременно помогать подаче, нанесению пасты, установке, контролю и разделению. Если каждый элемент объясним через один из этих этапов, решение легче согласовать с сборкой печатных плат и масштабировать от прототипа к серии.
Чтобы обсудить панель до запуска, отправьте актуальные производственные файлы и укажите ограничения по форме, размеру и разделению. Мы проверим исходные данные, обозначим вопросы по DFM и предложим маршрут сборки печатных плат с понятными контрольными точками.
Часто задаваемые вопросы
Когда панелизация обязательна для SMT?
Она особенно нужна для плат меньше 50 x 50 мм и для изделий с круглым или произвольным контуром. Точное решение зависит от оборудования, опоры и способа обработки.
Зачем нужны съемные направляющие?
Они создают технологическую зону для захвата и перемещения панели. В проектах с малым расстоянием от края до меди направляющие помогают оборудованию выполнять монтаж без контакта с рабочими проводниками.
Можно ли изменить панель после подготовки трафарета?
Изменение возможно только после повторной проверки файлов и оснастки. Если меняются количество плат, ориентация или паяльные зоны, трафарет и программа линии могут потребовать корректировки.
Как проверить качество панели до серийной партии?
Согласуйте первую панель, фотографии, контрольные точки и критерии приемки. Для скрытых соединений BGA заранее определите необходимость рентгеновского контроля.
Влияет ли панелизация на срок поставки?
Да, если требуется новая оснастка, DFM-согласование или дополнительная проверка разделения. Чем раньше утверждены файлы панели и критерии контроля, тем меньше риск задержки запуска.
