BGA-компонент может выглядеть установленным правильно, хотя часть соединений находится под корпусом и недоступна обычному осмотру. Поэтому вопрос о рентгене нужно решать до запуска заказа, связывая его с конструкцией платы, критичностью изделия и планом приемки. Для закупщика это способ заранее убрать спор о том, как подтверждать качество скрытых шариков припоя.
Почему внешний осмотр не закрывает весь риск
Визуальный контроль хорошо показывает состояние доступных площадок, корпус, маркировку, перекос и очевидные дефекты. Но выводы BGA расположены под микросхемой, поэтому оператор не видит пустоты, смещение или недостаточное соединение внутри массива шариков. Чем выше плотность и критичнее функция платы, тем заметнее ограничение обычного осмотра.

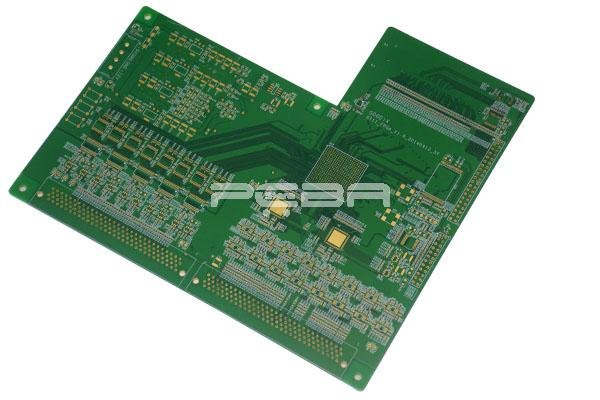

Для BGA монтаж печатных плат рентген не является универсальной заменой другим проверкам. Он дополняет визуальный контроль, AOI и функциональные испытания там, где соединение скрыто и его нельзя проверить напрямую.
Какие дефекты помогает обнаружить рентген
Рентгеновский снимок позволяет оценить расположение и форму скрытых соединений, выявить пропуски, смещения и признаки недостаточного контакта. Для BGA это особенно важно после изменения трафарета, профиля оплавления, конструкции платы или корпуса компонента.
Когда риск выше обычного
Проверка становится более обоснованной, если в плате есть BGA с малым шагом, QFN, внутренние слои или плотная область, где отказ одного соединения влияет на всю функцию изделия. PCBA SHOP работает с BGA с шагом 0,25 мм и предоставляет рентгеновский контроль, но критерии приемки следует согласовать для конкретного проекта.
| Ситуация | Почему нужен дополнительный контроль | Рациональный подход |
| BGA под корпусом | Соединения недоступны для осмотра | Рентген плюс визуальный контроль |
| Малый шаг 0,25 мм | Меньше запас по совмещению и пайке | Рентген первых изделий и критичной выборки |
| QFN или скрытые выводы | Площадь контакта закрыта корпусом | Проверить рентгеном зоны риска |
| Функционально важная плата | Локальный дефект может остановить изделие | Связать X-ray с FCT и приемкой |
| Новая ревизия | Изменились плата, паста или профиль | Усилить контроль первой партии |
Как встроить рентген в план приемки
Рентген должен быть частью заранее описанного плана, а не реакцией на спор после поставки. В запросе укажите компоненты и зоны, которые нужно проверять, количество плат или образцов, критерии приемки и формат отчета. Это позволяет сопоставить проверку с реальным риском, не превращая ее в формальную услугу.
Для прототипа разумно проверять первую собранную плату и все узлы, по которым нужно подтвердить технологию. В серии объем контроля зависит от критичности изделия, стабильности процесса и договоренности между сторонами. Если применяется FCT, его результаты дополняют снимок: рентген показывает соединение, а функциональный тест показывает работу изделия.
При заказе важно различать контроль BGA после монтажа и общую проверку платы. Первый отвечает на вопрос о скрытой пайке, второй включает внешний вид, полярность, отсутствие компонентов и другие признаки. Такая формулировка делает приемку понятной для закупки и производства.
Когда планируется сборка печатных плат с BGA, заранее укажите, будет ли рентген применяться ко всем BGA-позициям или только к самым критичным зонам. Это влияет на время проверки и на то, какие снимки понадобятся для приемки.
Что передать до запуска
Для точного расчета нужны Gerber, файл координат и BOM. Дополнительно отметьте BGA, шаг выводов, критичные сети, требования к рентгену и ожидаемую процедуру испытаний. Если под BGA находятся переходные отверстия, заранее согласуйте заполнение смолой или закрытие паяльной маской, поскольку это влияет на качество пайки.
При подготовке запроса на рентгеновский контроль пайки BGA укажите, какие корпуса и ревизии входят в проверку. Так инженер сможет связать снимок с конкретным расположением компонентов, а не искать нужные зоны уже после сборки.
Как читать результат без ложной уверенности
Рентгеновский контроль не превращает любой снимок в автоматическое решение «годно или нет». Результат нужно оценивать по согласованным критериям, конструкции корпуса, размеру соединения и требованиям к изделию. Снимки должны быть привязаны к плате, ревизии и позиции, чтобы спорный участок можно было идентифицировать.
Если выявлена проблема, следующая задача состоит в поиске причины: трафарет, объем пасты, совмещение, профиль оплавления, состояние площадки или сам компонент. Изображение помогает увидеть дефект, но корректирующее действие требует совместной проверки процесса и исходных данных.
Качество пайки BGA компонентов нельзя оценивать по одной фотографии без контекста. Снимок должен быть связан с позиционным обозначением, партией и критериями, иначе закупщик видит дефект, но не понимает, требует ли он ремонта, сортировки или изменения процесса.
Для закупщика это еще и вопрос коммуникации с конечным заказчиком. Когда критерии X-ray согласованы заранее, спорная плата обсуждается по фактам, а не по субъективному впечатлению от сложного снимка.
Что включить в короткий чек лист
Чек лист помогает не смешивать инженерный вопрос о скрытых соединениях с общей приемкой внешнего вида. Для BGA достаточно зафиксировать несколько практических пунктов и применять их одинаково к прототипу и серии.
- позиции BGA и QFN, которые входят в рентгеновскую проверку;
- ревизию платы и версии файлов, по которым выполнялась сборка;
- количество проверяемых плат или выборку из партии;
- критерии приемки снимков и порядок фиксации спорных зон;
- связь рентгена с FCT, AOI и финальным решением по партии.
Практический вывод для закупщика
Для BGA рентген оправдан тогда, когда соединение скрыто, отказ критичен или проект содержит малый шаг и плотную компоновку. Он должен быть заранее включен в план контроля вместе с визуальным осмотром, AOI и FCT, а критерии и объем проверки нужно зафиксировать до производства.
Если в проекте есть BGA, QFN или скрытые контакты, отправьте файлы и согласовать план контроля PCBA до запуска, чтобы метод проверки соответствовал конструкции и цели приемки.
Часто задаваемые вопросы
Нужен ли рентген для каждой платы с BGA?
Не обязательно в одинаковом объеме для каждой серии. Решение зависит от шага BGA, критичности изделия, новизны ревизии и согласованных критериев приемки. Для первой партии контроль обычно особенно полезен.
Может ли AOI заменить рентген для BGA?
Нет. AOI проверяет доступные признаки, включая пасту, пропущенные компоненты и полярность, но не видит все соединения под корпусом BGA. Методы дополняют друг друга.
Проверяют ли рентгеном QFN?
Да, рентген применяют для компонентов и зон, где контакты скрыты. QFN можно включить в план контроля вместе с BGA, если это соответствует риску и конструкции платы.
Что нужно указать в заявке на X-ray?
Укажите корпуса, шаг, расположение критичных компонентов, количество плат, критерии приемки и желаемый формат отчета. Также приложите актуальные Gerber, XYRS и BOM.
Что делать, если рентген обнаружил дефект?
Нужно зафиксировать позицию и ревизию платы, отделить подтвержденный дефект от единичного артефакта и проверить причины в процессе пайки. После корректировки полезно повторить контроль на согласованной выборке.
