Получение коробки с PCBA еще не означает завершение заказа. До передачи плат на склад, в сборку изделия или заказчику нужно проверить количество, ревизию, упаковку, внешний вид и соответствие согласованным требованиям. Правильно организованная проверка PCBA после поставки помогает отделить транспортный риск от производственного и сохранить доказательства для быстрого решения вопроса.
Приемка начинается с документов и упаковки

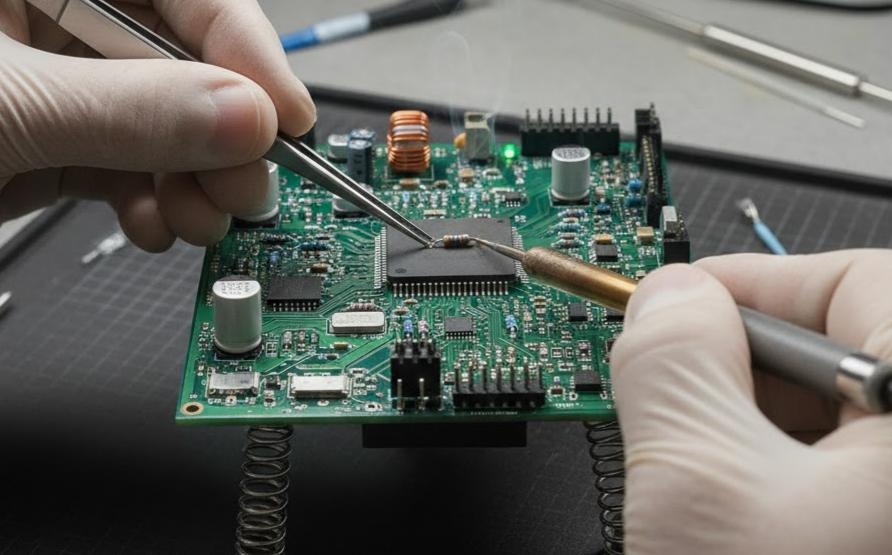

Первый этап входного контроля печатных плат не требует включения питания. Сверьте номер заказа, обозначение платы, ревизию, количество коробок и фактическое число изделий. Затем осмотрите упаковку на следы вскрытия, влаги, ударов, загрязнения и нарушения защитных материалов.
Если партия идет в дальнейшую сборку изделия, входной контроль печатных плат должен быть завершен до перемещения на производственный участок. После смешивания партий становится труднее доказать, где возникло повреждение или какая ревизия попала в изделие.
Связь между сборка печатных плат и приемкой должна быть видна в документах: партия, версия платы и условия проверки должны совпадать с тем, что было согласовано до производства.
Количество и маркировка
Посчитайте готовые платы и отдельно зафиксируйте запасные, образцы или изделия с пометкой о доработке. На упаковке и ярлыке должны читаться обозначение, ревизия, количество и идентификатор партии. Если маркировка не совпадает с сопроводительными документами, не смешивайте коробки до выяснения причины.
Защита от влаги и механических повреждений
Платы должны быть защищены от трения, ударов и загрязнения. При наличии вакуумной упаковки, влагопоглотителя или индикатора влажности их состояние следует отметить в приемочном листе. Фотографии внешней упаковки полезны, если позже потребуется связать повреждение с транспортировкой.
| Зона проверки | Что фиксировать | Действие при отклонении |
| Документы | Номер заказа, ревизия, количество | Изолировать партию до сверки |
| Упаковка | Влага, удар, вскрытие, загрязнение | Сделать фото и сохранить упаковку |
| PCB | Контур, отверстия, маркировка, покрытие | Отделить поврежденные платы |
| PCBA | Компоненты, полярность, пайка, смещение | Сопоставить с эталоном и BOM |
| Функция | Результат согласованного теста | Оформить несоответствие по партии |
Что осматривают на самой плате
Визуальный осмотр должен идти по заранее определенному маршруту, а не по случайным участкам. Начните с контура и механики, затем переходите к маркировке, компонентам, пайке и загрязнениям. Для сравнения используйте утвержденный образец, сборочный чертеж или фотографии первой платы.
Проверка PCBA после поставки включает поиск отсутствующих, смещенных, перевернутых и поврежденных компонентов. Особое внимание уделяют разъемам, полярным деталям, крупным микросхемам, BGA-зонам и элементам, которые могли сместиться при транспортировке.
Пайка оценивается по доступным соединениям: проверяют перемычки, непропай, трещины, излишки припоя и контакт с площадкой. Для скрытых соединений BGA и QFN одного визуального осмотра недостаточно, поэтому в договоренный план могут входить AOI, рентген и функциональная проверка.
Проверка компонентов для PCBA особенно важна при дорогих микросхемах и согласованных заменах. Если поставщик заранее согласовал альтернативу, приемщик должен видеть эту запись в документах, иначе корректная замена может быть ошибочно воспринята как несоответствие.
Сверка с BOM и чертежом
Проверка компонентов для PCBA должна опираться на BOM, а не только на внешний вид. Сверьте количество и типы деталей на плате с позиционными обозначениями, корпусами и согласованными заменами. Если компонент визуально похож на нужный, но имеет другую маркировку, его статус нужно подтвердить до запуска изделия.

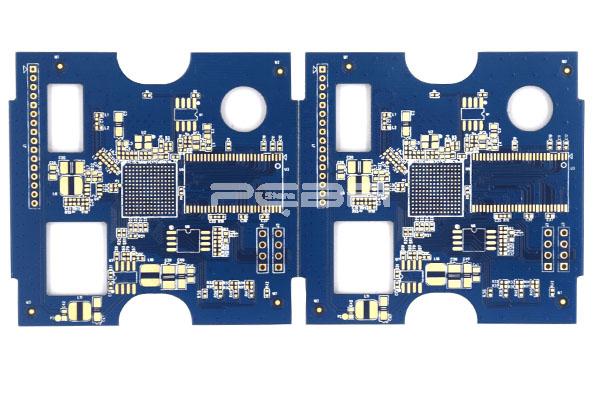

Для объективного контроль качества PCBA фиксируйте не только найденный дефект, но и позицию, ревизию, фотографию, количество затронутых плат и ссылку на требование, с которым выполняется сравнение.
Когда нужен функциональный тест
Функциональный тест нужен, когда внешний вид не подтверждает работу узла. Его процедура должна быть согласована заранее: какие входы подать, какие режимы включить, какие измерения выполнить и какой результат считать приемлемым. Без этого запись «плата работает» слишком субъективна для серийной приемки.
AOI помогает проверить паяльную пасту, мелкие компоненты, пропуски и полярность. Рентген применяют для BGA, QFN и других скрытых зон. FCT проверяет функции и производительность по процедуре заказчика. Эти методы не конкурируют, а закрывают разные типы риска.
Если изделие новое, не начинайте с проверки всей партии по нестабильному сценарию. Сначала подтвердите процедуру на образце или первой плате, зафиксируйте измерения и только затем применяйте ее к серийному объему. Такой порядок снижает число ложных браков и спорных результатов.

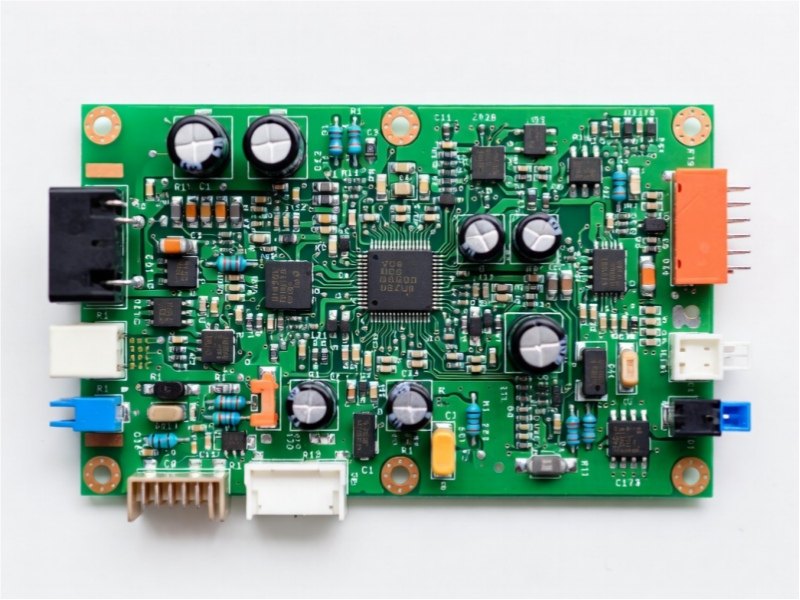

Приемка собранных плат становится надежнее, когда итоговый тест отражает реальное применение изделия. Для промышленного управления, медицинского оборудования или силового узла критерии могут отличаться, поэтому одну универсальную процедуру нельзя механически переносить на все PCBA.
Если часть изделий сразу уходит в монтаж корпуса, результаты входной проверки стоит хранить вместе с партией. Тогда при последующей рекламации проще понять, была ли проблема замечена до установки или появилась уже на следующем этапе.
Как оформить несоответствие
Акт несоответствия должен позволять поставщику быстро воспроизвести проблему. Укажите номер партии, ревизию PCB и PCBA, количество проверенных и забракованных плат, фотографии, позиции компонентов, результаты теста и требуемое действие.
- не смешивать подозрительные платы с принятой партией;
- сохранить упаковку и ярлыки до выяснения причины;
- описать дефект измеримыми словами;
- указать, нужна ли сортировка, ремонт, замена или повторный тест;
- зафиксировать решение и статус каждой затронутой платы.
Такой порядок особенно важен, когда PCB изготовлены отдельно от сборки: производство печатных плат и монтаж могут иметь разные причины отклонений, а входной контроль помогает правильно разделить ответственность.
Практический вывод для склада и закупки
Приемка PCBA должна подтверждать четыре вещи: получена нужная партия, платы не повреждены, компоненты и пайка соответствуют согласованной ревизии, а функциональный результат подтвержден подходящим тестом. Короткий чек лист и фотофиксация делают этот процесс повторяемым и упрощают разбор спорных случаев.
До отгрузки следующей партии согласуйте критерии и уточнить требования к приемке с поставщиком, особенно если в PCBA есть BGA, QFN, мелкие компоненты или функционально критичные узлы.
Часто задаваемые вопросы
Нужно ли проверять каждую плату визуально?
Для приемки обычно нужен согласованный объем проверки, а для критичных признаков может применяться стопроцентный визуальный контроль. Объем зависит от изделия, партии и договоренных критериев.
Что делать при поврежденной упаковке?
Сделайте фотографии до вскрытия, сохраните упаковочные материалы и отдельно отметьте количество затронутых коробок. После вскрытия проверьте платы на следы влаги, удара и загрязнения.
Можно ли принять платы только по внешнему виду?
Не всегда. Внешний осмотр не подтверждает скрытую пайку и работу изделия. Для BGA, QFN и функционально важных плат нужны согласованные дополнительные методы контроля.
Какие данные включить в акт несоответствия?
Нужны партия, ревизия, количество проверенных изделий, описание и место дефекта, фотографии, результаты измерений или тестов и требуемое корректирующее действие.
Кто определяет критерии приемки PCBA?
Их следует согласовать до производства между заказчиком и поставщиком. В основу можно положить сборочный чертеж, BOM, процедуру FCT, согласованные методы контроля и требования к классу качества IPC-A-610 2/3.
