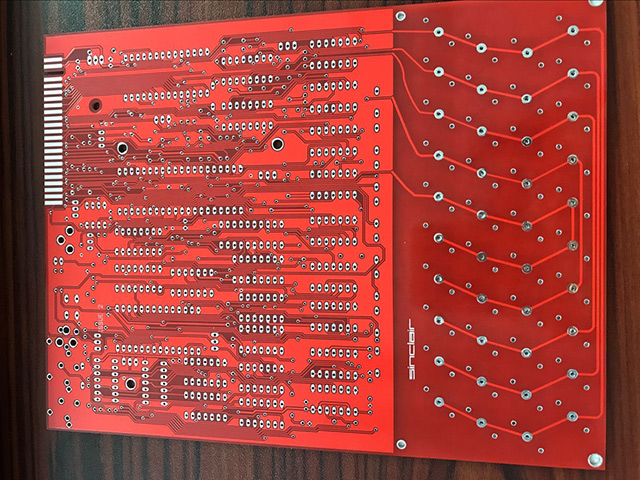

Перед передачей проекта на аутсорсинг покупатель часто видит только срок и цену, хотя реальный риск скрыт в производственной пригодности данных. DFM-отчет нужен не для формальной переписки: он показывает, какие решения в конструкции, материалах и файлах могут задержать сборку или создать дефект уже после запуска.
Какую задачу DFM решает до коммерческого предложения
DFM, или анализ конструкции с точки зрения производства, связывает разработчика с будущей технологической операцией. Для заказа PCBA это шанс убрать неоднозначности до закупки деталей, подготовки трафарета и программирования линии. В результате расчет опирается на понятный комплект данных, а не на предположения инженера.
Когда заказ включает сборка печатных плат, DFM помогает согласовать саму последовательность работ: изготовление платы, комплектацию, монтаж и проверку. PCBA SHOP рассматривает такие вопросы до старта, чтобы техническая правка не превратилась в остановку уже подготовленной партии.
Что попадает в инженерную проверку
Сначала сопоставляют Gerber, BOM и файл координат XYRS. Затем проверяют посадочные места, полярность, обозначения, доступность компонентов, стороны монтажа, габариты платы и зоны, где оборудование должно удерживать заготовку. Важна не длина списка замечаний, а возможность быстро понять, какой файл или параметр нужно изменить.
- актуальна ли ревизия каждого файла и совпадают ли наименования компонентов;
- достаточно ли данных о корпусе, полярности и количестве в BOM;
- может ли панель пройти через SMT-линию без риска для края и меди;
- нужны ли специальные условия для BGA, мелкого шага или двухстороннего монтажа.
Как читать замечания, не теряя время на второстепенное
Полезный DFM-отчет разделяет замечания по влиянию на запуск. Критичные пункты блокируют изготовление или монтаж; уточнения влияют на стоимость, срок либо стабильность процесса; рекомендации оставляют заказчику выбор. Такой порядок дает закупщику основу для разговора с разработчиком и не заставляет исправлять все пункты одинаково срочно.
| Группа замечания | Практический риск | Действие заказчика |
| Блокирующее | Нельзя безопасно подготовить производство | Исправить исходный файл и подтвердить ревизию |
| Влияющее на расчет | Неясны материалы, объем или операция | Уточнить BOM, количество, тип монтажа |
| Технологическое | Возможны потери качества или лишние операции | Согласовать решение до запуска |
| Рекомендательное | Есть более устойчивый вариант исполнения | Оценить эффект для серии и прототипа |
Какие ответы ускоряют закрытие DFM
Ответ на DFM должен быть управлением изменением, а не коротким «исправлено». Для каждого пункта укажите принятое решение, номер новой ревизии и приложенный файл. Если корректировка невозможна, сформулируйте ограничение и попросите технолога подтвердить приемлемый вариант. Так команда не собирает плату по старому архиву.
Граница между прототипом и серией
У прототипа допустимы отдельные ручные операции, но их все равно стоит обозначить в DFM. Для серии важнее повторяемость: одна и та же версия BOM, воспроизводимое положение компонентов и понятные контрольные точки. Небольшая правка панели или посадочного места до серии обычно обходится проще, чем повторный выпуск готовых плат.

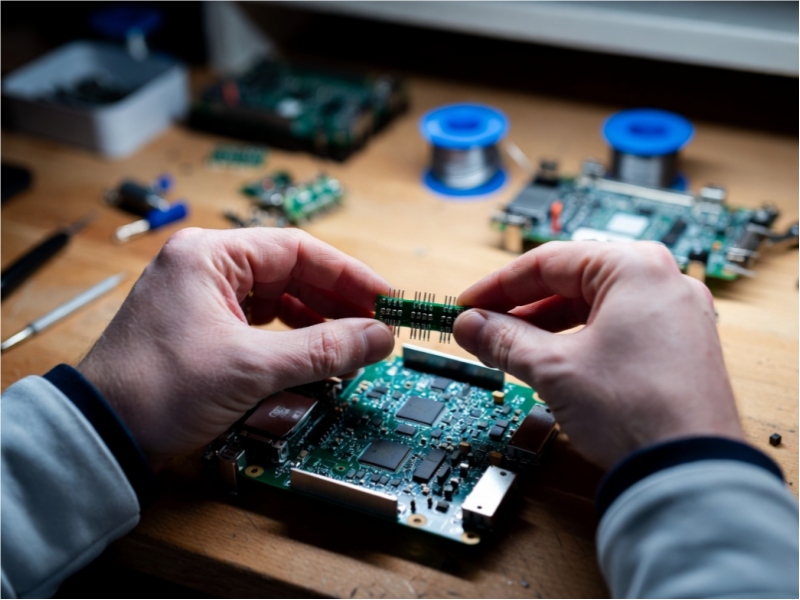

Отдельно стоит проверить, как замечания соотносятся с контроль качества PCBA. AOI помогает увидеть ряд внешних ошибок, но не заменяет решение, принятое в конструкции до пайки. Поэтому DFM и контроль не конкурируют: первый снижает вероятность дефекта, второй подтверждает результат после операции.
Когда DFM полезен даже для простого заказа
Даже компактная плата может содержать редкий корпус, неоднозначную замену компонента или недостаточные данные для трафарета. Если проект передается впервые, меняется производитель либо планируется переход от образцов к малой серии, DFM снижает число скрытых допущений. Для закупщика это также способ сравнить предложения по одинаковому техническому основанию.
При необходимости связать конструкцию с возможностями фабрики используйте информацию о производство печатных плат. В запросе достаточно дать целевой объем, готовые файлы, требования к компонентам и вопрос по конкретному риску; широкий перечень несвязанных характеристик только замедляет ответ.
Как встроить DFM в рабочий график закупки
Аутсорсинг PCBA идет спокойнее, когда проверка DFM имеет понятное место между выпуском конструкторской ревизии и утверждением заказа. Не стоит ждать, пока закупка подтвердит все позиции BOM: ранняя проверка проекта может выявить вопрос, который влияет и на доступность компонента, и на способ его монтажа. После ответа технолога команда фиксирует владельца каждого действия и дату, к которой должен появиться обновленный архив.
Практичная проверка проекта начинается с одного контролируемого комплекта файлов. Отправьте Gerber, BOM и XYRS из одной ревизии, а не собранные из разных папок версии. Если меняется хотя бы один посадочный размер, обозначение компонента или панель, лучше повторно назвать архив и кратко перечислить изменение. Такой подход делает проверку проекта прозрачной для разработчика, закупщика и производственного инженера.
Как избежать повторяющихся циклов замечаний
Повторная проверка DFM нужна после существенного изменения, но ее можно сделать короткой, если ответ привязан к исходному номеру пункта. Внутри команды полезно вести простую таблицу: замечание, решение, новая ревизия и статус подтверждения. Технические замечания не должны теряться в почте между вопросами о цене или доставке. Когда все технические замечания закрыты, аутсорсинг PCBA переходит к расчету без неясного состава работ.
Для проектирования печатных плат важна и граница ответственности. Производство может показать технологический риск, но функциональное решение остается за разработчиком. Поэтому проверка проекта должна формулировать вопрос точно: например, подтвердить ориентацию, выбрать доступный корпус или оставить зазор. Это экономит время и не превращает DFM в попытку менять схему без согласования.
Вывод для передачи проекта
Сильный DFM-отчет не оценивает проект абстрактно, а превращает его в список решений перед производством. Сначала закройте пункты, которые останавливают запуск, затем зафиксируйте ревизии и подтвердите вопросы, влияющие на повторяемость. После этого коммерческое предложение и график сборки становятся существенно надежнее.
Чтобы получить DFM-проверку по вашей ревизии, отправьте запрос инженеру PCBA SHOP: приложите Gerber, BOM, XYRS, количество и кратко отметьте назначение платы. Это позволит сразу обсудить конкретные точки риска, а не обмениваться общими описаниями проекта.
Часто задаваемые вопросы
Нужен ли DFM, если плата уже выпускалась?
Да, если менялись фабрика, версия BOM, технология монтажа или объем. Даже знакомая конструкция может требовать другой подготовки для новой линии.
Какие файлы важнее всего для DFM?
Для сборки обычно необходимы Gerber, BOM и XYRS. Дополнительные чертежи и фотографии полезны, когда они снимают неоднозначность по ориентации или особенностям монтажа.
Значит ли замечание DFM, что конструкция плохая?
Нет. Оно показывает место, где производству требуется решение или уточнение. Многие пункты связаны с форматом данных и легко закрываются новой ревизией.
Можно ли исправлять DFM после размещения заказа?
Можно, но срок и стоимость зависят от стадии. До закупки и подготовки линии изменения обычно проще согласовать.
Кто должен утверждать ответ на DFM?
Лучше, когда решение подтверждают и разработчик, и закупщик. Первый отвечает за функциональность, второй фиксирует влияние на срок, бюджет и поставку.
