Когда плата имеет круглый контур, узкие выступы или размер меньше зоны уверенного захвата, вопрос уже не сводится к красивой геометрии в CAD. Для закупщика и инженера важно понять, сможет ли такая печатная плата спокойно пройти через трафарет, установщик компонентов, печь оплавления и контроль без перекосов, лишнего брака и переделок.
Почему форма платы влияет на автоматическую сборку

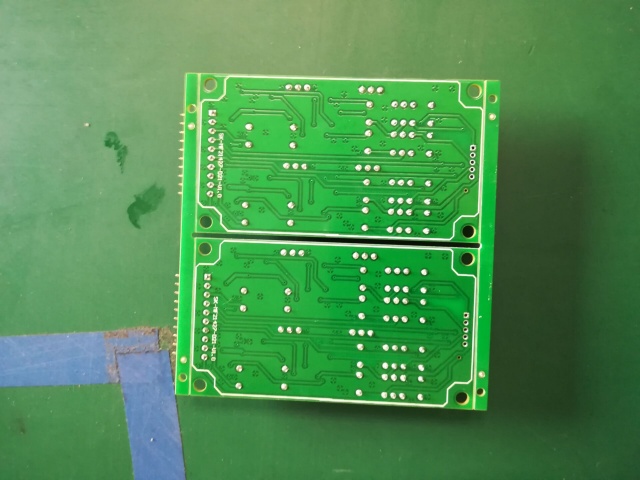

Автоматическая линия ожидает предсказуемую заготовку, а не отдельную деталь с любым контуром. Поэтому SMT-монтаж для нестандартных плат начинается с вопроса о панели: есть ли у массива стабильные края, достаточно ли места для фиксации, не попадают ли компоненты и медь в опасную зону обработки.
Для PCBA SHOP этот вопрос особенно практичен, потому что компания собирает жёсткие, гибкие и жёстко-гибкие платы, выполняет SMT, THT и смешанный монтаж, а также работает с размещением компонентов на одной или обеих сторонах. Чем сложнее форма изделия, тем раньше нужно отделить функциональную область платы от технологической области панели.
Когда панель обязательна
Панель становится обязательной, если размер отдельной SMT-платы меньше 50 x 50 мм. В таких случаях одиночная заготовка слишком мала для стабильной обработки, а объединение нескольких изделий в массив помогает линии держать единый ритм печати пасты, установки и пайки.
Панель также нужна для круглых, фигурных и других плат, форма которых отличается от прямоугольника. Для таких проектов PCBA SHOP требует объединить платы в массив и добавить съёмные направляющие по двум более длинным параллельным сторонам панели, чтобы оборудование могло надёжно вести заготовку.
- плата меньше 50 x 50 мм или близка к нижнему пределу обработки;
- контур круглый, ступенчатый, с вырезами или другой нестандартной геометрией;
- край платы расположен ближе 3.5 мм к медным проводникам;
- на плате есть BGA, QFN, 0201, 01005 или другой компонент, чувствительный к смещению;
- заказчик хочет сравнить прототип и серию без изменения технологической базы.

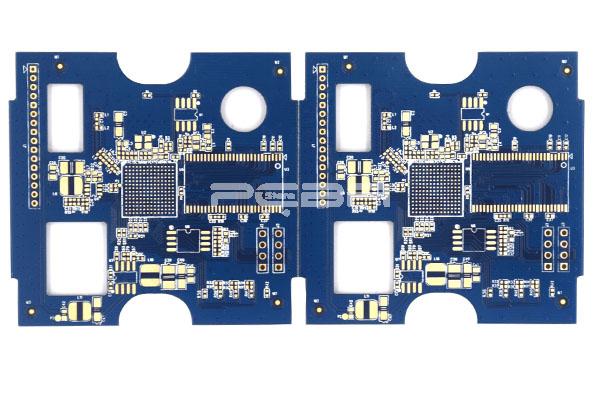

Как выглядит удачная панель для нестандартной платы
Удачная панель решает сразу две задачи: она защищает полезный контур изделия и даёт оборудованию простую геометрию для транспортировки. Если конструктор оставляет только сложную рабочую форму без технологических полей, производство вынуждено поздно искать компромисс, а это замедляет запуск заказа.
Технологические поля и съёмные направляющие
Съёмные направляющие должны быть не декоративной добавкой, а частью производственного решения. Они дают ровную базу для конвейера, помогают удерживать массив при нанесении паяльной пасты и снижают риск перекоса во время установки компонентов.
Если между краем платы и медными проводниками меньше 3.5 мм, направляющие становятся ещё важнее. Такое поле отделяет рабочую схему от зоны захвата и последующего разделения, поэтому проектировщик должен проверить этот участок до передачи Gerber и XYRS файлов.
| Ситуация на плате | Что проверить до заказа | Рабочее решение для SMT |
| Габарит меньше 50 x 50 мм | Может ли линия стабильно захватить плату и провести её через печать пасты, установку и пайку. | Объединить изделия в панель и заранее согласовать контур массива. |
| Круглая или произвольная форма | Есть ли две ровные параллельные стороны для транспортировки по оборудованию. | Добавить съёмные направляющие по двум длинным параллельным сторонам панели. |
| Медь близко к краю, менее 3.5 мм | Не окажутся ли проводники в зоне захвата, фрезеровки или разделения. | Разнести рабочий контур и технологическое поле, затем проверить Gerber перед запуском. |
| BGA или мелкий шаг компонентов | Достаточно ли стабильна панель для трафарета, установки и последующего контроля. | Использовать точную панель, лазерный трафарет и заложить X-Ray контроль для критичных корпусов. |
Какие данные передать фабрике до расчёта
Точный расчёт начинается не с общей фразы панель печатной платы, а с набора файлов, по которым технолог видит реальный контур, сторону монтажа, позицию компонентов и ограничения по разделению. Для заказа PCBA нужны BOM, Gerber и файлы размещения компонентов XYRS; дополнительные сборочные схемы или фотографии помогают убрать неоднозначность.
Для нестандартной формы особенно полезно сразу показать желаемый способ разделения, сторону установки, зоны без меди у края и детали, которые нельзя нагружать при депанелизации. Если проект ещё меняется, лучше прямо указать, какие размеры окончательные, а какие требуют проверки.
Что влияет на коммерческое предложение
Коммерческое предложение зависит от того, закупает ли фабрика все компоненты, получает ли их от заказчика или работает по смешанной схеме. PCBA SHOP поддерживает полный комплекс, давальческий комплект и частичную схему, поэтому формат BOM и маркировка деталей напрямую влияют на скорость проверки.
Минимальный заказ по PCBA может начинаться с 1 единицы, но для анализа и тестирования разумно закладывать не менее 5 прототипов. Такой подход помогает проверить панель, пайку и разделение до того, как проект перейдёт в регулярную партию.
Как связать панель с качеством сборки
Панель влияет не только на скорость, но и на контроль качества PCBA. Ровная заготовка облегчает повторяемую печать пасты, стабильное позиционирование и последующую проверку, особенно если на плате есть мелкий шаг, BGA или компоненты на двух сторонах.
PCBA SHOP использует лазерно вырезанные трафареты из нержавеющей стали для компонентов с мелким шагом и BGA. Для собранных плат применяются визуальный осмотр, AOI, X-Ray для BGA, QFN и внутренних слоёв, а также функциональное тестирование по процедуре заказчика.
Если в ходе сборки обнаруживаются дефекты, связанные с проектированием или изготовлением платы, инженеры могут подготовить DFM-отчёт. Для нестандартных плат это не формальность: отчёт помогает понять, мешает ли проблема форме панели, краевому зазору, файлу размещения или самой компоновке.
Где панель снижает риск брака
Главный риск нестандартной платы — потеря повторяемости. Одна плата может пройти ручную доработку, но партия требует одинакового положения каждого изделия в панели, понятного направления подачи и контролируемого усилия при разделении.
Если изделие содержит BGA с шагом до 0.25 мм, мелкие пассивные компоненты 01005 или 0201, требования к панели становятся жёстче. В таком проекте панель должна помогать трафарету и установщику, а не просто объединять несколько контуров на одном листе материала.
Практический вывод для закупки и запуска
Нестандартная форма платы не является проблемой сама по себе, если панелизация решена до запуска производства. Закупщику стоит запросить у инженера не только цену за сборку, но и проверку массива: размер, технологические поля, съёмные направляющие, край к меди, сторону монтажа, способ разделения и комплект файлов.
Если ваш проект уже содержит фигурную плату, малый размер или плотный монтаж, свяжитесь с PCBA SHOP, чтобы согласовать панель, BOM, Gerber и XYRS до расчёта. Так проще получить реалистичный срок, понятную технологию и меньше исправлений перед первой партией.
Часто задаваемые вопросы
Нужно ли панелизировать каждую нестандартную печатную плату?
Да, если форма не прямоугольная или одиночная плата не подходит для стабильного прохода по SMT-линии. Для круглых и произвольных контуров панель с направляющими обычно становится условием автоматической сборки.
Можно ли отправить фабрике только Gerber без отдельного файла панели?
Иногда технолог может предложить панель по исходным Gerber, но для точной оценки лучше передать контур массива, BOM и XYRS. Чем меньше догадок, тем быстрее проверка и понятнее ответственность сторон.
Почему маленькие платы лучше объединять в массив?
Малые платы сложнее удерживать при печати пасты и установке компонентов. Если размер меньше 50 x 50 мм, объединение в массив помогает линии работать стабильно и снижает риск смещения.
Влияет ли панель на стоимость сборки печатных плат?
Да, потому что панель влияет на трафарет, подготовку программы, удобство монтажа, контроль и разделение. При этом правильная панель часто снижает скрытые потери времени по сравнению с поздней ручной корректировкой.
Какие проверки особенно важны для BGA на фигурной плате?
Для BGA важны стабильная геометрия панели, точная установка и X-Ray контроль после пайки. Если панель изгибается или плохо фиксируется, даже хороший компонент может дать риск по качеству соединения.
